Offshore U (193)
Offshore U (193) stellt eine U-förmige Verbindung zu aufeinanderfolgenden Trägern oder zusammengesetzten Schweißträgern her. Die Länge der Schnitte und Schweißnähte können Sie bestimmen.
Erzeugte Objekte
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Aufeinander folgende Träger mit U-förmiger Verbindung. |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil aus.
-
Wählen Sie das erste Nebenteil aus.
-
Wählen Sie die nächsten Nebenteile aus.
Sie können maximal fünf Nebenteile auswählen.
-
Zum Erstellen der Verbindung drücken Sie die mittlere Maustaste.
Registerkarte Abbildung

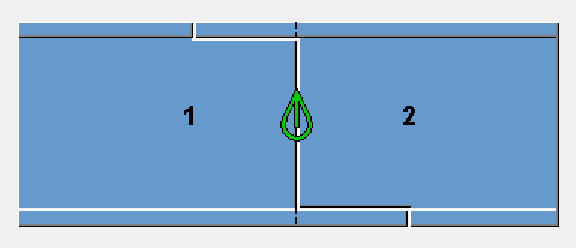

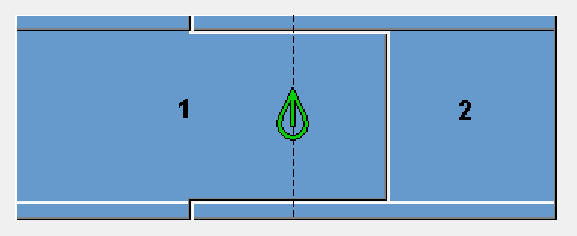

Auf der Registerkarte Abbildung wird die Verbindung zwischen zwei Trägern angezeigt.
Verbindung
Registerkarte Parameter
Verwenden Sie die Registerkarte Parameter , um die Verbindungsgeometrie und die Schweißnaht zu definieren.

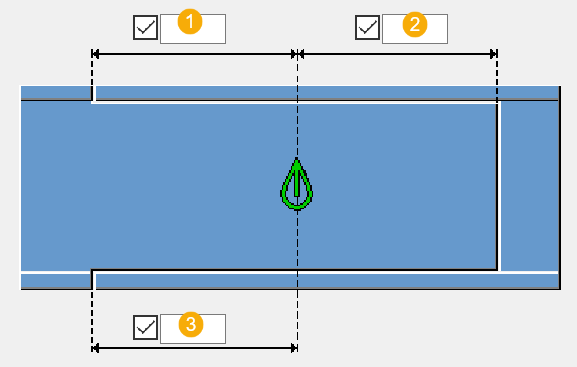

Abmessungen/Bemaßungen
| Beschreibung | |
|---|---|
|
1 |
Überlappungslänge am oberen Flansch des ersten ausgewählten Teils. |
|
2 |
Überlappungslänge des zweiten ausgewählten Teils. |
|
3 |
Überlappungslänge am unteren Flansch des ersten ausgewählten Teils. |
Schweißnähte
| Option | Beschreibung |
|---|---|
 |
Standardmäßig Es wird eine Schweißnaht erstellt. AutoDefaults kann diese Option ändern. |
 |
Es wird keine Schweißnaht erstellt. |
 |
Es wird eine Schweißnaht erstellt. |
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Entwurf
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
