JP Lasche geschraubt Typ 5 (185)

Lasche geschraubt Typ 5 (185) verbindet zwei Träger mit einer geschraubten Lasche. Die Lasche wird mit dem Steg und den Flanschen des Hauptträgers verschweißt und mit dem Nebenträgersteg verschraubt. Der Nebenträger kann eben oder geneigt sein. Eine Steife an der Rückseite des Hauptträgerstegs und an den mit den Nebenträgerflanschen verschweißten Voutenblechen sind optional.

Erzeugte Objekte

Laschen (1 oder 2)
Steife (optional)
Voutenbleche (optional)
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Lasche geschraubt.
	Lasche geschraubt. Das Nebenteil ist geneigt.
	Lasche geschraubt. Das Nebenteil ist geneigt und abgeschrägt.
	Lasche geschraubt. Das Nebenteil ist versetzt. Einige Schrauben wurden gelöscht.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Träger).
Wählen Sie das Nebenteil aus (Träger).

Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.

Teilerkennung


	Beschreibung
1	Lasche
2	Steife

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Position der Lasche und des Trägerflansches sowie die Stegschnitte.

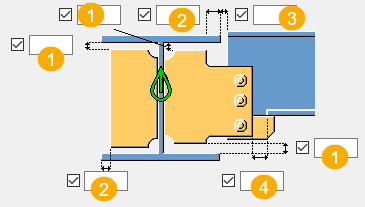

Abmessungen/Bemaßungen



1	Abstand zwischen Laschenkante und Hauptteilflanschkante.
2	Abstand zwischen Laschenkante und Hauptteilflanschkante.
3	Schnitt des Nebenteils. Durch Schneiden des Nebenteils wird ein Spalt zwischen dem Hauptteil und dem Nebenteil erzeugt.
4	Größe der Lasche, die an den Nebenteilflansch angepasst wird. Die Ausklinkung des Flanschs wird von der Laschenkante aus definiert.

Trägerendschnitt

Definieren Sie, wie das Ende des Nebenträgers geschnitten wird. Der Träger wird von der Seite betrachtet.


Option	Beschreibung
	Standard Schräg AutoDefaults kann diese Option ändern.
	Automatisch Wenn der Nebenträger weniger als 10 Grad geneigt ist, wird das Trägerende senkrecht geschnitten. Andernfalls wird das Trägerende schräg geschnitten.
	Quadrat Schneidet das Ende des Nebenträgers senkrecht ab.
	Schräg Schneidet das Ende des Nebenträgers parallel zur Kante des Hauptteils.
	Der senkrechte Schnitt liegt näher zum Steg des Hauptteils Schneidet das Ende des Nebenträger senkrecht und platziert den Träger näher zum Steg des Hauptteils.
	Abgeschnittener Flansch Schneidet die Ecke des Flanschs am Ende des Nebenträgers.

Trägerstegschnitt

Definieren Sie, wie das Ende des Nebenträgerstegs geschnitten wird. Der Träger wird von oben betrachtet.


Option	Beschreibung
	Standard Schräg AutoDefaults kann diese Option ändern.
	Schräg Schneidet das Ende des Stegs schräg, wenn das Ende des Nebenträgers auch schräg abgeschnitten ist.
	Quadrat Schneidet das Ende des Stegs auch dann senkrecht, wenn das Ende des Nebenträgers schräg geschnitten ist.

Trägerflanschschnitt

Definieren Sie, wie das Ende des Nebenträgerflansches geschnitten wird. Der Träger wird von oben betrachtet.


Option	Beschreibung
	Standard Schräg AutoDefaults kann diese Option ändern.
	Schräg Schneidet das Ende des Flansches schräg.
	Quadrat Schneidet einen Teil des Flansches senkrecht und belässt einen anderen Teil schräg.

Flanschschnitt Trägerunterseite


Option	Beschreibung
	Standard Flanschschnitt AutoDefaults kann diese Option ändern.
	Einschnitt Die Unterseite des Nebenträgers wird ausgeklinkt, wenn die Lasche den Flansch kreuzt. Geben Sie Radius und Höhe für den Einschnitt an.
	Flanschschnitt Der Flansch des Nebenträgers wird auf der gleichen Seite geschnitten wie die Lasche, wenn diese den Flansch kreuzt.
	Laschenschnitt Geben Sie die Abmessungen des Flanschschnitts des Nebenteils ein.

Laschenform


Option	Beschreibung
	Standard Senkrechter Schnitt AutoDefaults kann diese Option ändern.
	Senkrechter Schnitt
	Schrägschnitt

Registerkarte Bleche

Über die Registerkarte Bleche können Sie Größe, Position, Anzahl und Form der Lasche festlegen.

Laschenplatte


Option	Beschreibung
Lasche	Dicke, Breite und Länge der Lasche.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Position der Lasche


Option	Beschreibung
	Standard Vorderseite der Lasche AutoDefaults kann diese Option ändern.
	Automatisch Die Komponente wählt automatisch die vordere oder die hintere Lasche aus. Die Lasche wird an der Seite des Nebenteils erstellt, an der der Winkel zwischen Haupt- und Nebenteil weniger als 90 Grad beträgt.
	Vorderseite der Lasche
	Vorder- und Rückseite der Lasche
	Rückseite der Lasche

Laschenausrichtung


Option	Beschreibung
	Standard Quadrat AutoDefaults kann diese Option ändern.
	Automatisch Quadrat
	Geneigt Die Lasche wird in Richtung des Nebenträgers geneigt. Beide vertikalen Kanten der Lasche werden parallel zum Ende des Nebenträgers geschnitten.
	Quadrat

Laschenfasen


	Beschreibung
1	Vertikale Abmessung der Laschenfase.
2	Horizontale Abmessung des Lascheneckschnitts.
3	Lascheneckschnittradius.
4	Wählen Sie die Eckschnittform aus.

Innere Lascheneckschnitte


	Beschreibung
1	Horizontale Abmessung des Lascheneckschnitts.
2	Vertikale Abmessung der Laschenfase.
3	Lascheneckschnittradius.
4	Wählen Sie die Eckschnittform aus.

Registerkarte Steifen

Auf der Registerkarte Steifen stellen Sie Abmessungen, Ausrichtung, Position und Typ des Steifenblechs ein.

Abmessungen des gegenüberliegenden Steifenblechs im Steg


Option	Beschreibung
Gegenüberl. Steife im Steg	Dicke, Breite und Höhe des Blechs der gegenüberliegenden Steife am Steg.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Erstellen von Steifen


Option	Beschreibung
	Standard Es werden keine Steifen erstellt. AutoDefaults kann diese Option ändern.
	Vollständig Erstellt eine komplette Steife mit der gleichen Höhe wie der Steg des Hauptteils.
	Bestimmt durch die Lasche Tekla Structures bestimmt die Größe der Steife anhand der Laschengröße. Tekla Structures versucht, die Unterkanten der Steife und der Lasche wenn möglich auf derselben Höhe zu halten.
	Optimiert Lässt einen Abstand zwischen Steifenblech und dem unteren Flansch des Hauptteils.
	Es werden keine Steifen erstellt.

Steifenausrichtung


Option	Beschreibung
	Standard Die Steifen verlaufen parallel zum Nebenteil. AutoDefaults kann diese Option ändern.
	Die Steifen verlaufen senkrecht zum Hauptteil.
	Die Steifen verlaufen parallel zum Nebenteil.

Abmessungen des Eckschnitts


	Beschreibung
1	Horizontale Abmessung des Eckschnitts.
2	Vertikale Abmessung des Eckschnitts.
3	Wählen Sie die Eckschnittform aus.

Registerkarte Voute

Auf der Registerkarte Voute legen Sie fest, wie die Voutenbleche und Fasen an den Flanschen des Nebenträgers erzeugt werden.

Voutenbleche


Option	Beschreibung
Kopfplatte	Dicke, Breite und Länge der Kopfplatte.
Untere Voute	Dicke, Breite und Höhe der unteren Platte.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Voutenblecheckschnitte


	Beschreibung
1	Breite des oberen Voutenblecheckschnitts.
2	Höhe des oberen Voutenblecheckschnitts.
3	Höhe des unteren Voutenblecheckschnitts.
4	Breite des unteren Voutenblecheckschnitts.

Voutenblecherstellung


Option	Beschreibung
	Standard Obere und untere Voutenbleche werden bei Bedarf erstellt. AutoDefaults kann diese Option ändern.
	Automatisch Bei Bedarf werden obere und untere Voutenbleche bzw. beide erstellt.
	Obere und untere Voutenbleche werden erstellt. Um ein einzelnes Blech zu erstellen, geben Sie für das nicht benötigte Blech (oberes oder unteres) `0` in das Feld Dicke (t) ein.
	Voutenbleche werden nicht erstellt.

Registerkarte Schrauben

Über die Registerkarte Schrauben können Sie die Eigenschaften der Schrauben festlegen, mit denen die Lasche mit dem Nebenteil verbunden ist.

Maße Schraubengruppe


	Beschreibung
1	Abmessung für horizontale Schraubengruppenposition.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Abmessung für vertikale Schraubengruppenposition.
6	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
7	Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein, und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Schraubengruppenausrichtung


Option	Beschreibung
	Standard Quadrat AutoDefaults kann diese Option ändern.
	Automatisch Quadrat
	Geschrankt Die Schrauben werden in Richtung des Nebenteils versetzt.
	Quadrat Eine senkrechte Schraubengruppe wird horizontal angeordnet.
	Geneigt Eine senkrechte Schraubengruppe wird in Richtung des Nebenteils geneigt.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
