Knotenblech (169)

Knotenblech (169) verbindet 1 bis 4 Verbandsstäbe mit Hilfe eines an einen Träger oder eine Stütze geschraubten oder geschweißten Knotenblechs mit einem Träger oder einer Stütze. Die Verbandsstäbe sind an das Knotenblech geschraubt.

Erzeugte Objekte

  • Knotenblech

  • Abschlussbleche

  • Schrauben

  • Schweißnähte

Verwendung

Situation Beschreibung

Vier mit einem geschraubten Knotenblech verbundene Verbände

Bevor Sie beginnen

Erstellen Sie einen Träger oder eine Stütze und 1 bis 4 Verbandsstäbe.

Auswahlreihenfolge

  1. Wählen Sie das Hauptteil (Träger oder Stütze) aus.

  2. Wählen Sie das erste Nebenteil (den ersten Verband) aus.

  3. Wählen Sie die restlichen Nebenteile (Verbände) aus.

  4. Zum Erstellen der Komponente drücken Sie die mittlere Maustaste.

Teilerkennung

Beschreibung

1

Knotenblech

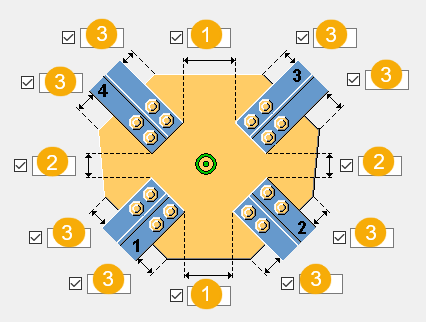

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie die Verbandspositionen definieren.

Verbandsposition

Beschreibung

1

Horizontaler Abstand zwischen Verbänden.

2

Vertikaler Abstand zwischen Verbänden.

3

Abmessung des Verbands ab Kante Knotenblech

Registerkarte Knotenblech

Auf der Registerkarte Knotenblech können Sie Eigenschaften und Form des Knotenblechs, den Verbindungstyp und die Ausklinkungen des Verbands bestimmen.

Bleche

Option Beschreibung

Knotenblech

Dicke, Breite und Höhe des Knotenblechs

Abschlussblech

Dicke des Abschlussblechs

Option

Beschreibung

Standard

Pos. Nr.

Präfix und Startnummer für die Teilepositionsnummer.

Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.

Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Material

Material.

Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Name

Name, der in Zeichnungen und Listen angezeigt wird.

Ausführung

Gibt an, wie die Teiloberfläche behandelt wurde.

Form Knotenblech

Hier wird die Form des Knotenblechs ausgewählt.

Knotenblechposition auf dem Verband

Definieren Sie, wo das Knotenblech auf dem Verband platziert werden soll. Bei Bedarf kann eine Feinabstimmung der Knotenblechposition durch Verschiebung in Richtung Z- oder Y-Achse erfolgen.

Option Beschreibung

Standard

Das Knotenblech wird in der Mitte des Verbands positioniert.

AutoDefaults kann diese Option ändern.

Das Knotenblech wird am oberen Flansch des Verbands positioniert.

Das Knotenblech kann auch am unteren Flansch des Verbands positioniert werden.

Definieren Sie, wie weit das Knotenblech in z-Richtung verschoben wird.

Verbandsausklinkung

Option Beschreibung

Wählen Sie aus, ob der Verband ausgeklinkt ist.

Sie können den Verband ausklinken, wenn das Blech mit dem Verbandflansch kollidiert oder wenn Sie in den Hohlverbänden Schlitze erstellen möchten.

Die letzte Option erstellt eine Ausklinkung und befestigt das Blech mit Hilfe einer Schraube am Verband.

  1. Vertikales Ausklinkungsmaß

  2. Horizontales Ausklinkungsmaß

  3. Ausklinkungswinkel

Definieren Sie den Abstand zwischen Blech und Außenkante Verband.

Wählen Sie aus, ob die Verbandsenden mit Schrägschnitten oder eckig erstellt werden sollen.

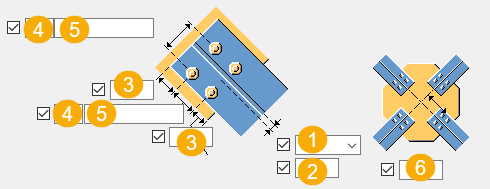

Registerkarte Verbandsschrauben 1

Auf der Registerkarte Verbandsschrauben 1 können Sie die Abmessungen der Schraubengruppe und die Schraubeneigenschaften des ersten Verbands definieren.

Maße Schraubengruppe

Beschreibung

1

Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen.

  • Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube.

  • Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben.

  • Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.

2

Abmessung für horizontale Schraubengruppenposition.

3

Schraubenrandabstand.

Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

4

Anzahl der Schrauben.

5

Schraubenabstand.

Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

6

Abstand zwischen Kante Schrauben und Mittellinie Knotenblech.

Grundlegende Schraubeneigenschaften

Option

Beschreibung

Standard

Durchmesser

Schraubendurchmesser.

Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.

Schraubennorm

Die innerhalb der Komponente zu verwendende Schraubennorm.

Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.

Lochspiel

Das Spiel zwischen Schraube und Loch.

Gew. im Material

Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf.

Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.

Ja

Baustelle/Werkstatt

Ort, wo die Schrauben montiert werden sollen.

Baustelle

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.

Option

Beschreibung

Standard

1

Vertikale Abmessung des Langlochs.

0 ergibt ein rundes Loch.

2

Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.

0 ergibt ein rundes Loch.

Lochtyp

Langloch erstellt Langlöcher.

Großes Loch erstellt überdimensionierte Löcher.

Kein Loch erzeugt keine Löcher.

Gewindelöcher erstellt Gewindelöcher.

Gedrehte Löcher

Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.

Löcher in

Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Verschraubungsrichtung

Option

Beschreibung

Standard

Schraubenrichtung 1

AutoDefaults kann diese Option ändern.

Verschraubungsrichtung 1

Verschraubungsrichtung 2

Schraubenversatz

Option

Beschreibung

Standard

Nicht versetzt

AutoDefaults kann diese Option ändern.

Nicht versetzt

Versetzung 1

Versetzung 2

Versetzung 3

Versetzung 4

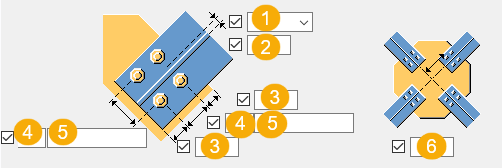

Registerkarte Verbandsschrauben 2

Auf der Registerkarte Verbandsschrauben 2 können Sie die Abmessungen der Schraubengruppe und die Schraubeneigenschaften des zweiten Verbands definieren.

Maße Schraubengruppe

Beschreibung

1

Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen.

  • Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube.

  • Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben.

  • Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.

2

Abmessung für horizontale Schraubengruppenposition.

3

Schraubenrandabstand.

Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

4

Anzahl der Schrauben.

5

Schraubenabstand.

Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

6

Abstand zwischen Kante Schrauben und Mittellinie Knotenblech.

Grundlegende Schraubeneigenschaften

Option

Beschreibung

Standard

Durchmesser

Schraubendurchmesser.

Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.

Schraubennorm

Die innerhalb der Komponente zu verwendende Schraubennorm.

Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.

Lochspiel

Das Spiel zwischen Schraube und Loch.

Gew. im Material

Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf.

Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.

Ja

Baustelle/Werkstatt

Ort, wo die Schrauben montiert werden sollen.

Baustelle

Verschraubungsrichtung

Option

Beschreibung

Standard

Schraubenrichtung 1

AutoDefaults kann diese Option ändern.

Verschraubungsrichtung 1

Verschraubungsrichtung 2

Schraubenversatz

Option

Beschreibung

Standard

Nicht versetzt

AutoDefaults kann diese Option ändern.

Nicht versetzt

Versetzung 1

Versetzung 2

Versetzung 3

Versetzung 4

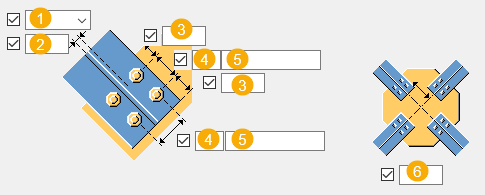

Verbandsschrauben 3

Auf der Registerkarte Verbandsschrauben 3 können Sie die Abmessungen der Schraubengruppe und die Schraubeneigenschaften des dritten Verbands definieren.

Maße Schraubengruppe

Beschreibung

1

Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen.

  • Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube.

  • Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben.

  • Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.

2

Abmessung für horizontale Schraubengruppenposition.

3

Schraubenrandabstand.

Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

4

Anzahl der Schrauben.

5

Schraubenabstand.

Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

6

Abstand zwischen Kante Schrauben und Mittellinie Knotenblech.

Grundlegende Schraubeneigenschaften

Option

Beschreibung

Standard

Durchmesser

Schraubendurchmesser.

Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.

Schraubennorm

Die innerhalb der Komponente zu verwendende Schraubennorm.

Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.

Lochspiel

Das Spiel zwischen Schraube und Loch.

Gew. im Material

Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf.

Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.

Ja

Baustelle/Werkstatt

Ort, wo die Schrauben montiert werden sollen.

Baustelle

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Verschraubungsrichtung

Option

Beschreibung

Standard

Schraubenrichtung 1

AutoDefaults kann diese Option ändern.

Verschraubungsrichtung 1

Verschraubungsrichtung 2

Schraubenversatz

Option

Beschreibung

Standard

Nicht versetzt

AutoDefaults kann diese Option ändern.

Nicht versetzt

Versetzung 1

Versetzung 2

Versetzung 3

Versetzung 4

Registerkarte Verbandsschrauben 4

Auf der Registerkarte Verbandsschrauben 4 können Sie die Abmessungen der Schraubengruppe und die Schraubeneigenschaften des vierten Verbands definieren.

Maße Schraubengruppe

Beschreibung

1

Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen.

  • Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube.

  • Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben.

  • Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.

2

Abmessung für horizontale Schraubengruppenposition.

3

Schraubenrandabstand.

Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

4

Anzahl der Schrauben.

5

Schraubenabstand.

Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

6

Abstand zwischen Kante Schrauben und Mittellinie Knotenblech.

Grundlegende Schraubeneigenschaften

Option

Beschreibung

Standard

Durchmesser

Schraubendurchmesser.

Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.

Schraubennorm

Die innerhalb der Komponente zu verwendende Schraubennorm.

Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.

Lochspiel

Das Spiel zwischen Schraube und Loch.

Gew. im Material

Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf.

Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.

Ja

Baustelle/Werkstatt

Ort, wo die Schrauben montiert werden sollen.

Baustelle

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Verschraubungsrichtung

Option

Beschreibung

Standard

Schraubenrichtung 1

AutoDefaults kann diese Option ändern.

Verschraubungsrichtung 1

Verschraubungsrichtung 2

Schraubenversatz

Option

Beschreibung

Standard

Nicht versetzt

AutoDefaults kann diese Option ändern.

Nicht versetzt

Versetzung 1

Versetzung 2

Versetzung 3

Versetzung 4

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung
