Trägerlager Typ 2 (161)
Mit Trägerlager Typ 2 (161) erstellen Sie eine Schraubverbindung aus geschraubten oder geschweißten Konsolenwinkeln, Kopfplatte, Steife und Kippsicherung zwischen Stütze und Unterzug.
Erzeugte Objekte
-
Kopfplatte
-
Steife
-
Knagge Typ 2
-
Konsolenwinkel
-
Kippsicherungsblech
-
Schrauben
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Balkenlager an Stütze. Kopfplatte, Kippsicherungsstab oder Winkeloption. Auch Verlängerungsoption für Obergurt verfügbar. |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil aus (Stütze).
-
Wählen Sie das Nebenteil aus (Unterzug).
Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

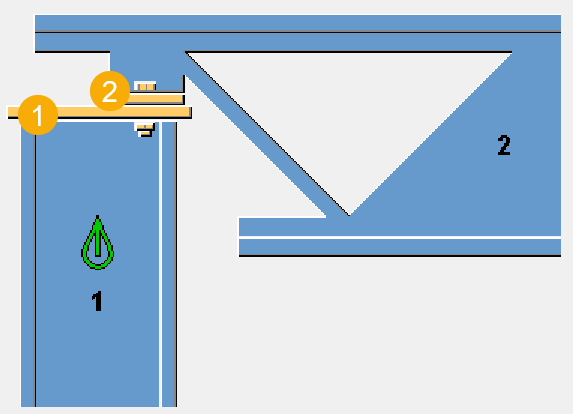

Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Kopfplatte |
|
2 |
Knagge Typ 2 |
Registerkarte Abbildung
Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

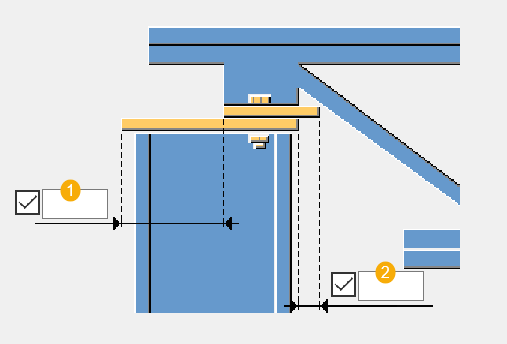

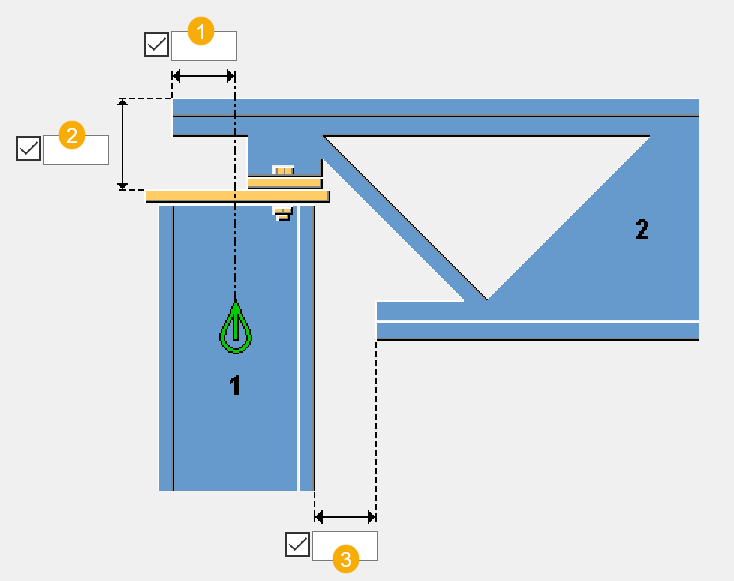

Abmessungen
| Beschreibung | Standard | |
|---|---|---|
|
1 |
Obergurtversatz ab Mittellinie Hauptteil |
0 |
|
2 |
Vertikaler Abstand zwischen Oberseite Kopfplatte und Oberseite Unterzug |
2-1/2" |
|
3 |
Kürzungsabstand zwischen Untergurt und Hauptteilflansch |
1" |
Registerkarte Schrauben
Auf der Registerkarte Schrauben definieren Sie Eigenschaften und Positionen der Schrauben.

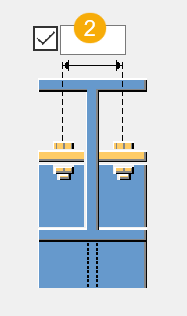

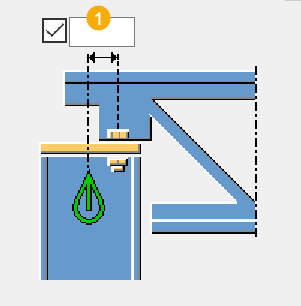

Abmessungen/Bemaßungen
| Beschreibung | Standard | |
|---|---|---|
|
1 |
Abstand zwischen der Mittellinie Hauptteil und Mittellinie Schraube |
I-Profilstützen: 1/2 × Hauptteil-Stegdicke + 1-1/2 × Schraubendurchmesser Rohrstahlstützen: 1/2 × Breite oder Länge der Stütze (je nach Ausrichtung) + 1-1/2 Zoll |
|
2 |
Schraubenabstand |
4" |
Schraubenerstellung
| Option | Beschreibung |
|---|---|
|
|
Standard Der Unterzug wird an das Hauptteil geschraubt. AutoDefaults kann diese Option ändern. |
|
|
Der Unterzug wird an das Hauptteil geschraubt. |
|
|
Der Unterzug wird an das Hauptteil geschweißt. |
Ausrichtung Schraube
| Option | Beschreibung |
|---|---|
|
|
Standard Die Schrauben werden rechtwinklig zum Unterzug erstellt. AutoDefaults kann diese Option ändern. |
|
|
Die Schrauben werden rechtwinklig zur Kopfplatte erstellt. |
|
|
Die Schrauben werden rechtwinklig zum Unterzug erstellt. |
| Option | Beschreibung |
|---|---|
|
|
Standard Die Schrauben werden rechtwinklig zum Hauptteil angeordnet. AutoDefaults kann diese Option ändern. |
|
|
Die Schrauben werden rechtwinklig zum Hauptteil angeordnet. |
|
|
Die Schrauben werden rechtwinklig zum Unterzug angeordnet. |
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
|
Baustelle/Werkstatt |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Langlöcher
Es können Langlöcher oder überdimensionierte Löcher definiert werden.
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
1 |
Vertikale Abmessung des Langlochs. |
0 ergibt ein rundes Loch. |
|
2 |
Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher. |
0 ergibt ein rundes Loch. |
|
Lochtyp |
Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher. |
|
|
Gedrehte Löcher |
Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht. |
|
|
Löcher in |
Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente. |
Schraubengarnitur
Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.
Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.
Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.
Verlängerung der Schrauben
Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
Registerkarte Teile
Verwenden Sie die Registerkarte Teile , um die Eigenschaften und Abmessungen von Kopfplatte und Steifen festzulegen.
Teile
| Beschreibung | Standardmäßig | |
|---|---|---|
|
Blech |
Dicke, Breite und Höhe der Kopfplatte |
Dicke: ¼” Standardmäßig wird die Kopfplatte rechtwinklig auf beiden Seiten des Blechs gleich angeordnet (Blechseite = (größter Wert für Stützenbreite oder Stützenhöhe) + 2 × 3 Zoll). Deshalb beträgt die Standardkopfplatte ¼ Zoll × Plattenseite × Blechseite. |
|
Steife |
Dicke, Breite und Höhe der Steife |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Kopfplattenversatz
| Beschreibung | |
|---|---|
|
1 |
Horizontaler Versatz zum Hauptteil |
|
2 |
Vertikaler Versatz zum Hauptteil |

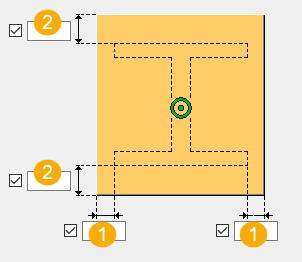

Abmessungen Kopfplatte
Hier definieren Sie die Breite und Länge der Kopfplatte.
| Beschreibung | |
|---|---|
|
1 |
Horizontaler Versatz zu Kante Hauptteil |
|
2 |
Vertikaler Versatz zu Kante Hauptteil |
Ausrichtung Kopfplatte
| Option | Beschreibung |
|---|---|
|
|
Standard Die Kopfplattenausrichtung entspricht dem schrägen Unterzug. AutoDefaults kann diese Option ändern. |
|
|
Die Kopfplattenausrichtung entspricht dem schrägen Unterzug. |
|
|
Die Kopfplatte ist rechtwinklig zum Hauptteil angeordnet. |
Kopfplattenneigung
| Option | Beschreibung |
|---|---|
|
|
Standard Die Kopfplatte wird am geneigten Unterzug ausgerichtet. AutoDefaults kann diese Option ändern. |
|
|
Die Kopfplatte wird am geneigten Unterzug ausgerichtet. |
|
|
Die Kopfplatte wird flach an der Oberseite des Hauptteils angeordnet. |
Abmessungen Steifeneckschnitt
| Option | Beschreibung |
|---|---|
|
|
Standardmäßig Innerer Eckschnitt wird nicht erstellt. AutoDefaults kann diese Option ändern. |
|
|
Innerer Eckschnitt wird nicht erstellt. |
|
|
Innen wird ein Linieneckschnitt erstellt. 1 Vertikales Eckschnittmaß 2 Horizontales Eckschnittmaß |
|
|
Innen wird ein konvexer Eckschnitt erstellt. 1 Eckschnittradius |
|
|
Der innere Eckschnitt wird als konkaver Eckschnitt erzeugt. 1 Eckschnittradius |
|
|
1 Horizontales Eckschnittmaß 2 Vertikales Eckschnittmaß |
Registerkarte Auflagerplatte
Auf der Registerkarte Auflagerplatte definieren Sie Eigenschaften, Abmessungen und Verbindungsmethoden der Auflagerplatte.
Teile
| Option | Beschreibung |
|---|---|
|
Auflagerplatte |
Dicke und Breite der Auflagerplatte |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |

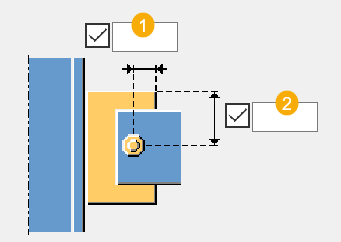

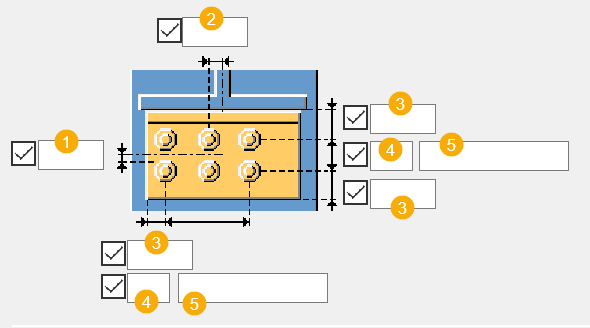

Abmessungen/Bemaßungen
| Beschreibung | |
|---|---|
|
1 |
Abstand zwischen Kante Auflagerplatte und Kante Kippsicherungsblech |
|
2 |
Abstand zwischen Kante Auflagerplatte und Hauptteilflansch |
Registerkarte Kippsicherung
Auf der Registerkarte Kippsicherung definieren Sie Erstellung, Eigenschaften und Position der Kippsicherung.
Teile
| Option | Beschreibung |
|---|---|
|
Blech |
Dicke, Breite und Höhe des Blechs |
|
Winkel |
Wählen Sie das Profil aus dem Profilkatalog aus. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Erstellen der Kippsicherung
| Option | Beschreibung |
|---|---|
|
|
Standard Kippsicherung wird nicht erstellt. AutoDefaults kann diese Option ändern. |
|
|
Kippsicherung wird nicht erstellt. |
|
|
Die Kippsicherung wird als Blech erstellt. |
|
|
Die Kippsicherung wird als Konsolenwinkel erstellt. |

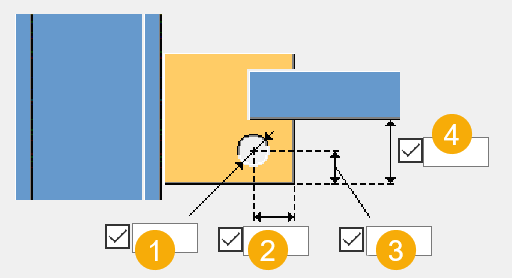

Abmessungen Kippsicherungsblech
| Beschreibung | Standard | |
|---|---|---|
|
1 |
Kabellochdurchmesser |
13/16" |
|
2 |
Horizontaler Abstand zwischen Kante Kippsicherungsblechs und Lochmittelpunkt |
1,5 × Lochdurchmesser |
|
3 |
Vertikaler Abstand zwischen Kante Kippsicherungsblechs und Lochmittelpunkt |
1,5 × Lochdurchmesser |
|
4 |
Vertikaler Abstand zwischen Untergurt Unterzug und Unterseite Kippsicherungsblech |
3" |
Kippsicherungsverbindung
| Option | Beschreibung |
|---|---|
|
|
Standard Keine Verbindung zwischen Kippsicherungsblech und Unterzug AutoDefaults kann diese Option ändern. |
|
|
Keine Verbindung zwischen Kippsicherungsblech und Unterzug |
|
|
Das Kippsicherungsblech wird an den Unterzug geschweißt. |
|
|
Das Kippsicherungsblech wird an den Unterzug geschraubt. |
|
|
Das Kippsicherungsblech wird an den Unterzug geschraubt und geschweißt. |
Ausrichtung Kippsicherung
| Option | Beschreibung |
|---|---|
|
|
Standard Das Kippsicherungsblech wird am geneigten Unterzug ausgerichtet. AutoDefaults kann diese Option ändern. |
|
|
Das Kippsicherungsblech wird am geneigten Unterzug ausgerichtet. |
|
|
Das Kippsicherungsblech wird rechtwinklig zum Hauptteil erstellt. |

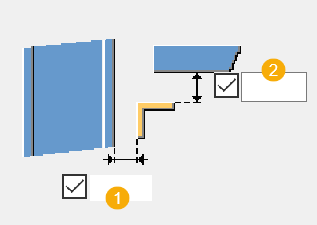

Abmessungen Konsolenwinkel
| Beschreibung | |
|---|---|
|
1 |
Horizontaler Versatz Konsolenwinkel |
|
2 |
Vertikaler Versatz Konsolenwinkel |
| Beschreibung | Standard | |
|---|---|---|
|
1 |
Horizontaler Versatz Konsolenwinkel |
0 |
|
2 |
Konsolenwinkellänge |
Für an die Stütze geschraubte Kippsicherungen gilt: In der Datei joints.def spezifizierter Wert für Schraubenabstand/-neigung + 2-¼ Zoll (ergibt die korrekte Winkellänge für Schrauben mit einem Durchmesser von ¾ Zoll) Für an die Stütze geschweißte Kippsicherungen gilt: Breite des Unterzugs |
Winkelkonsolenausrichtung
| Option | Beschreibung |
|---|---|
|
|
Standard Der längere Schenkel des Konsolenwinkels ist horizontal. AutoDefaults kann diese Option ändern. |
|
|
Der längere Schenkel des Konsolenwinkels ist horizontal. |
|
|
Der längere Schenkel des Konsolenwinkels ist vertikal. |
Auflager an der Stütze
| Option | Beschreibung |
|---|---|
|
|
Standard Das Auflager wird an das Hauptteil geschweißt. AutoDefaults kann diese Option ändern. |
|
|
Das Auflager wird an das Hauptteil geschweißt. |
|
|
Das Auflager wird an das Hauptteil geschraubt. |
|
|
Das Auflager wird an das Hauptteil geschraubt und geschweißt. |
Auflager am Unterzug
| Option | Beschreibung |
|---|---|
|
|
Standard Keine Verbindung zwischen Auflager und Unterzug. AutoDefaults kann diese Option ändern. |
|
|
Keine Verbindung zwischen Auflager und Unterzug. |
|
|
Das Auflager wird an den Unterzug geschweißt. |
|
|
Das Auflager wird an den Unterzug geschraubt und geschweißt. |
Registerkarte Winkel-Schrauben
Auf der Registerkarte Winkel-Schrauben definieren Sie Schraubeneigenschaften und Schraubengruppenabmessungen für die Winkelverbindung der Kippsicherung.
Wenn Sie die Kippsicherung als Konsolenwinkel erstellt haben, bestimmen Sie über die Einstellungen dieser Registerkarte sowohl die Winkelschrauben der Kippsicherung als auch die Schrauben des Hauptteils. Wenn Sie die Kippsicherung als Blech erstellt haben, bestimmen Sie hier nur die Schrauben des Hauptteils.
Abmessungen/Bemaßungen
| Beschreibung | |
|---|---|
|
1 |
Abmessung für vertikale Schraubengruppenposition. |
|
2 |
Abmessung für horizontale Schraubengruppenposition. |
|
3 |
Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils. |
|
4 |
Anzahl der Schrauben. |
|
5 |
Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein. |
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
|
Baustelle/Werkstatt |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Registerkarte Blech-Schrauben
Auf der Registerkarte Blech-Schrauben definieren Sie Schraubeneigenschaften und Schraubengruppenabmessungen für die Schrauben der Kippsicherung.

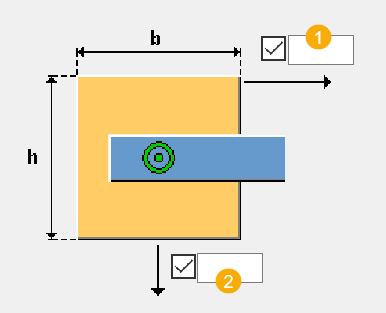

Maße Schraubengruppe
| Beschreibung | |
|---|---|
|
1 |
Horizontaler Abstand zwischen Schraubenkanten |
|
2 |
Vertikaler Abstand zwischen Schraubenkanten |
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
|
Baustelle/Werkstatt |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Entwurf
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
