Holzpfettenauflager (15)
Holzpfettenauflager (15) erstellt eine Verbindung zwischen einem Stahlträger und einer Holzpfette. Ein Pfettenschuh wird mit dem Stahlträger verschweißt, in dem eine Holzpfette angebracht ist. Sie können zur Erstellung des Pfettenschuhs verschiedene Profile verwenden, z. B. U- und L-Profile. Der Pfettenschuh besitzt Löcher, sodass die Holzpfette mit Hexagon-Holzschrauben verbunden werden kann.
Erzeugte Objekte
-
Pfettenschuh
-
Schrauben
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Holzpfettenschuh, U-Profil. |
|
|
Holzpfettenschuh, I-Profil. |
|
|
Holzpfettenschuh. |
|
|
Holzpfettenschuh, Pfette ist ausgeklinkt. |
Bevor Sie beginnen
Erstellen Sie einen Stahlträger und eine Pfette.
Auswahlreihenfolge
-
Wählen Sie den Träger (Hauptteil) aus.
-
Wählen Sie die Holzpfette (Nebenteil) aus.
Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.
Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Pfettenschuhprofil |
|
2 |
Untere Voute |
|
3 |
Schraubengruppe |
Registerkarte Abbildung
Auf der Registerkarte Abbildung können Sie die Versatzabmessungen von Pfettenschuh, Bodenplatte und Ausklinkung definieren.

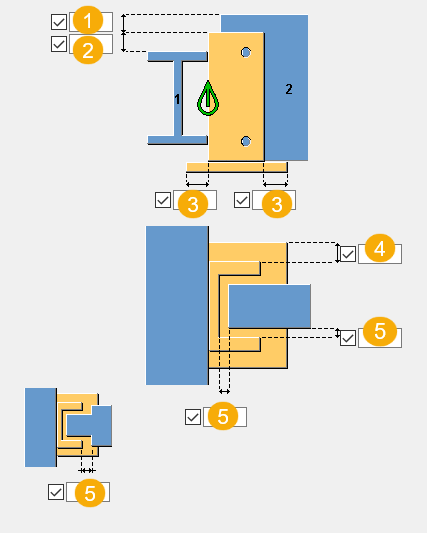

Versatzabmessungen
| Beschreibung | Standard | |
|---|---|---|
|
1 |
Pfettenschuhversatz vom oberen Pfettenende. |
|
|
2 |
Pfettenschuhversatz vom oberen Stahlträgerende. Diese Abmessung hat Priorität vor dem Pfettenschuhversatz. |
5 mm |
|
3 |

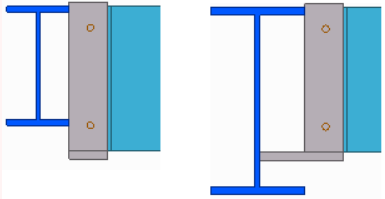

Bodenplattenversatz in Richtung der Holzpfette. Wenn Sie keinen Wert eingeben und sich die Stahlträgerbodenplatte unterhalb des unteren Endes der Holzpfette befindet, erstreckt sich die Bodenplatte automatisch zum Hauptteilsteg. Zum Beispiel:
|
0 |
|
4 |
Bodenplattenversatz in Richtung des Hauptteils. |
0 |
|
5 |
Ausklinkungsversatz. Wenn die Auflagerprofilbreite nicht ausreicht, wird die Holzpfette ausgeklinkt. |
Registerkarte Teile
Auf der Registerkarte Teile können Sie die Eigenschaften von Auflagerprofil und Bodenplatte definieren.
Teile
| Option | Beschreibung |
|---|---|
|
Untere Voute |
Dicke der Bodenplatte. |
|
Profil |
Wählen Sie das Auflagerschnittprofil aus dem Profilkatalog aus. Wenn Sie kein Profil auswählen, wird die in Schnitttyp ausgewählte Auflagerprofilform verwendet. |
|
Schnitttyp |
Wählen Sie den Auflagerprofil-Schnitttyp aus. Der Schnitttyp wird verwendet, wenn in Profil kein Profil definiert ist. Das verwendete Profil ist von der Holzpfettenbreite abhängig. Der Pfettenschuh muss so ausgewählt werden, dass die Holzpfette in das Auflager passt, ohne die Holzpfette ausklinken zu müssen. Es werden Katalogprofile verwendet, ausgenommen die letzten beiden Optionen: U-förmig gebogenes Blech und L-förmig gebogenes Blech. Wenn Sie eines dieser beiden Profile verwenden, können Sie in Auflager erstellen als auswählen, ob das U- oder L-förmige Profil als Abkantblech oder als Polyträger erstellt wird. Wenn Sie einen Polyträger erstellen, können Sie eine Abwicklungs-Biegeblechzeichnung mit gebogenen Linien erstellen. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Profilabmessungen
| Beschreibung | |
|---|---|
|
1 |
Pfettenschuhbreite. Wenn Sie ein Profiltyp ( Wenn Sie beispielsweise das Profil Wenn Sie einen Wert verwenden, der ungültig ist, wird der Pfettenschuh ausgeblendet. |
|
2 |
Pfettenschuh-Flanschhöhe. Sie können die Flanschhöhe für U-förmig gebogene Bleche und L-förmig gebogene Bleche definieren. |
|
3 |
Pfettenschuh-Flanschdicke. Sie können die Flanschdicke für U-förmig gebogene Bleche und L-förmig gebogene Bleche definieren. |
Pfettenschuhreferenzlinie
Definieren Sie die Position der Pfettenschuh-Referenzlinie.
L-Position

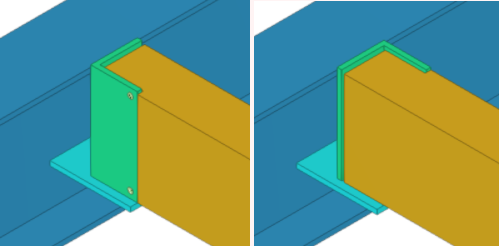

Wählen Sie die Pfettenschuhposition aus, wenn das Profil L-förmig ist. Die Optionen sind links, rechts, links (umgekehrt) und rechts (umgekehrt). Bei den umgekehrten Optionen wird die kürzere Seite des Profils mit dem Hauptteil verschweißt.
Pfettenschuh erstellen als
Wenn Sie in Profiltyp ein U-förmig gebogenes Blech oder ein L-förmig gebogenes Blech ausgewählt haben, können Sie auswählen, ob das Blech als Abkantblech oder als Polyträger erstellt werden soll.
Anmerkung:
Wählen Sie Polyträger aus, um eine Abwicklungszeichnung mit Biege-Linien zu erstellen.
Wenn Sie Abkantblech auswählen, können Sie keine Abwicklungszeichnung mit Biege-Linien erstellen.
Registerkarte Bohrungen
Auf der Registerkarte Bohrungen können Sie die Locheigenschaften und das Muster im Pfettenschuh definieren.
Standardeigenschaften
| Option | Beschreibung | Standard |
|---|---|---|
|
Schraubennorm |
Schraubengarniturstandard, der innerhalb der Komponente verwendet wird. Die verfügbaren Standards werden im Schraubengarniturkatalog definiert. |
Der Standardwert lautet 4014-8.8. |
|
Durchmesser |
Lochdurchmesser. |
18 mm |
|
Baugruppentyp |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Langlöcher
| Beschreibung | Standard | |
|---|---|---|
|
1 |
Vertikale Abmessung des Langlochs. |
0 ergibt ein rundes Loch. |
|
2 |
Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher. |
0 ergibt ein rundes Loch. |
Abmessungen/Bemaßungen
| Beschreibung | |
|---|---|
|
1 |
Lochrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils. |
|
2 |
Anzahl der Löcher. |
|
3 |
Lochabstand. Verwenden Sie zum Trennen der Abstandswerte Leerzeichen. Geben Sie für jeden Lochabstand einen Wert ein. Geben Sie beispielsweise für 3 Löcher 2 Werte ein. |

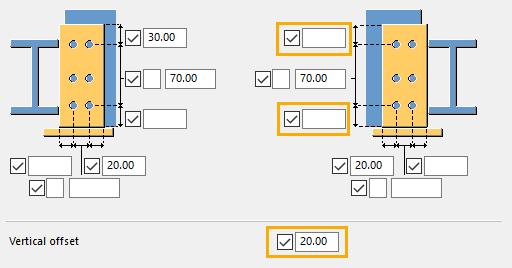

Vertikaler Versatz
Definieren Sie die vertikale Verschiebung zwischen den Schraubengruppen.

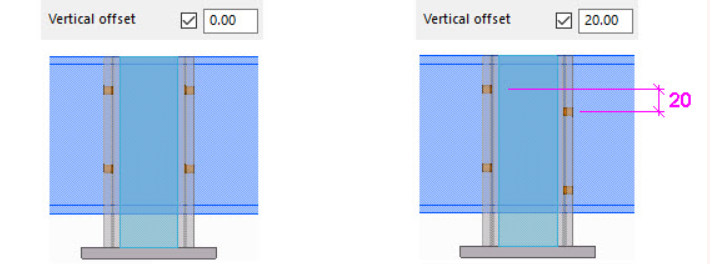

Wenn die Pfette auf beiden Seiten des Pfettenschuhs in derselben Höhe angeschraubt wird, könnten die Schrauben aufeinandertreffen. Um dies zu verhindern, kann eines der Lochmuster vertikal verschoben werden. Auf diese Weise können die Schrauben nicht aufeinandertreffen. Der Standardwert lautet 0. Zum Beispiel:
Beachten Sie, dass der vertikale Versatz nur verwendet werden kann, wenn Sie keinen vertikalen Randabstand für die Schraubengruppe eingeben, die verschoben werden soll. Wenn Sie einen Wert für diese Randabstände eingeben, wird der Randabstand angewendet und das Lochmuster wird nicht vertikal verschoben.
Registerkarte: Zusätzliche Schweißnahtparameter
Auf der Registerkarte Zusätzliche Schweißnahtparameter können Sie definieren, wie der Pfettenschuh mit dem Hauptteil verbunden wird.
Teile verbinden als
Anmerkung:
Legen Sie den gewünschten Verbindungstyp fest, bevor Sie die Komponente im Modell hinzufügen.
Wenn Sie den Verbindungstyp ändern müssen, nachdem Sie die Komponente im Modell hinzugefügt haben, müssen Sie die Komponente löschen und mit dem geänderten Verbindungstyp neu erstellen.
| Option | Beschreibung |
|---|---|
|
Nebenteil des Schweißens |
Der Pfettenschuh wird bemaßt und in der Zusammenbauzeichnung als geschweißtes Teil gekennzeichnet. Es ist nicht möglich, eine getrennte Zusammenbauzeichnung für das Auflagerprofil zu erstellen. |
|
Unterbaugruppe |
Das Auflagerprofil wird als Unterbaugruppe hinzugefügt. Es ist möglich, eine getrennte Zusammenbauzeichnung für das Auflagerprofil zu erstellen. In der Zusammenbauzeichnung des Hauptteils wird die Position der Unterbaugruppe bemaßt. Die Abmessungen der Unterbaugruppenteile werden jedoch nicht bemaßt. Dies liegt daran, dass diese Unterbaugruppe bereits fertig ist, wenn sie mit dem Hauptteil verschweißt wird. Dies führt zu besser lesbaren Zusammenbauzeichnungen. |
