Gebogenes Blech (151)

Gebogenes Blech (151) verbindet einen Träger mit Hilfe von ein oder zwei geschraubten oder geschweißten gebogenen Blechen mit einer Stütze oder einem Träger. Das Ende des Trägers kann rechteckig oder schräg geschnitten werden, um einen geneigten Nebenträger aufzunehmen. Standardmäßig werden bei Bedarf Ausklinkungen an den Flanschen des Nebenträgers erstellt. Sie können die Seite des Nebenträgerstegs definieren, auf der das gebogene Blech durch Einzelblechverbindungen platziert wird. Es können auch Doppelblechverbindungen erstellt werden. Vouten-Bleche werden bei Bedarf so erstellt, dass sie an die Nebenträgerflansche geschweißt sind.

Erzeugte Objekte

Gebogene Bleche
Voutenbleche
Steifen
Schrauben
Schnitte
Schweißnähte

Verwendung


Situation	Beschreibung
	Mit Hilfe eines gebogenen Blechs mit einer Stütze verbundener Träger.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus (Stütze oder Träger).
Wählen Sie das Nebenteil aus.

Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

Teilerkennung


	Beschreibung
1	Gebogenes Blech
2	Voutenblech

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

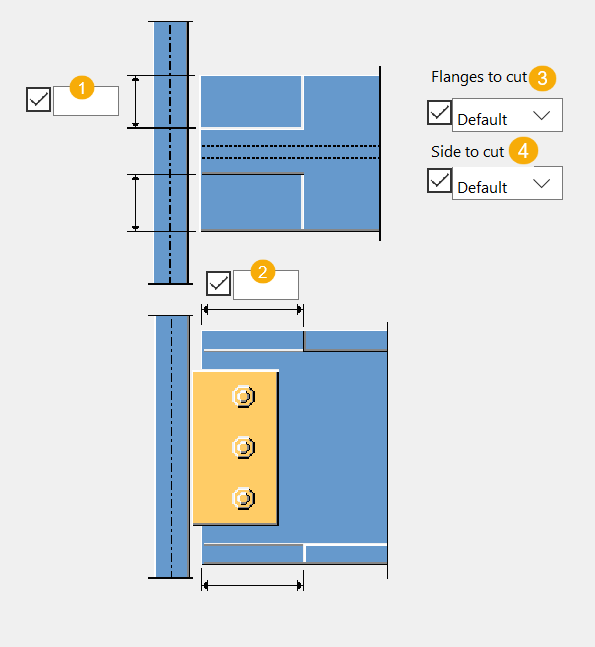

Abmessungen/Bemaßungen


	Beschreibung
1	Abstand zwischen Hauptteil und Nebenteil (Träger). Standardmäßig beträgt der Abstand `20` mm.
2	Vouten-Blechhöhe bis Anfang Eckschnitt.
3	Vouten-Blechbreite bis Anfang Eckschnitt.
4	Abstand zwischen Kante gebogenes Blech und Ausklinkung unterer Flansch. Sie können diese Abmessung definieren, wenn sich Blech bis unter die Unterseite des Nebenträgers reicht.

Trägerendschnitt

Definieren Sie, wie das Ende des Nebenträgers geschnitten wird. Der Träger wird von der Seite betrachtet.


Option	Beschreibung
	Standard Schräg AutoDefaults kann diese Option ändern.
	Automatisch Wenn der Nebenträger weniger als 10 Grad geneigt ist, wird das Trägerende senkrecht geschnitten. Andernfalls wird das Trägerende schräg geschnitten.
	Quadrat Schneidet das Ende des Nebenträgers senkrecht ab.
	Schräg Schneidet das Ende des Nebenträgers parallel zur Kante des Hauptteils.

Trägerflanschschnitt

Definieren Sie, wie das Ende des Nebenträgerflansches geschnitten wird. Der Träger wird von oben betrachtet.


Option	Beschreibung
	Standard Schräg AutoDefaults kann diese Option ändern.
	Schräg Schneidet das Ende des Flansches schräg.
	Quadrat Schneidet einen Teil des Flansches senkrecht und belässt einen anderen Teil schräg.

Vouten-Blecherstellung


Optionen	Beschreibung
	Standard Voutenbleche werden nicht erstellt. AutoDefaults kann diese Option ändern.
	Voutenbleche werden nicht erstellt.
	Obere und untere Voutenbleche werden erstellt.
	Oberes Vouten-Blech wird erstellt.
	Unteres Vouten-Bech wird erstellt.

Registerkarte Teile

Definieren Sie auf der Registerkarte Teile die Eigenschaften und Positionen für gebogene Bleche.

Teile


Option	Beschreibung
Gebogenes Blech N/S	Dicke der Vorderseite des gebogenen Blechs.
Gebogenes Blech F/S	Dicke der Rückseite des gebogenen Blechs.
Obere Stegverl.	Dicke, Breite und Höhe der oberen Stegverlängerung.
Untere Stegverl.	Dicke, Breite und Höhe der unteren Stegverlängerung.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Abmessungen/Bemaßungen


	Beschreibung
1	Spalt zwischen rechtem gebogenen Blech und Hauptteil.
2	Spalt zwischen linkem gebogenen Blech und Hauptteil.
3	Spalt zwischen rechtem gebogenen Blech und Nebenteil.
4	Spalt zwischen linkem gebogenen Blech und Nebenteil.
5	Änderung der Kontaktebene.

Position des gebogenen Blechs



	Standard Erstellt zwei gebogene Bleche: an der Vorder- und an der Rückseite. AutoDefaults kann diese Option ändern.
	Automatisch Die gebogenen Bleche an Vorder- oder Rückseite werden automatisch ausgewählt.
	Gebogenes Blech Vorderseite
	Gebogenes Blech Rückseite
	Rückseite vertauscht Erstellt ein gebogenes Blech an der Rückseite. Ein Schenkel zeigt dabei zur Vorderseite.
	Vorderseite vertauscht Erstellt ein gebogenes Blech an der Rückseite mit einem nach hinten weisenden Schenkel.
	Erstellt zwei gebogene Bleche: an der Vorder- und an der Rückseite.

Anbau am Hauptteil


Option	Beschreibung
	Standard Das gebogene Blech wird mit dem Hauptteil verschraubt. AutoDefaults kann diese Option ändern.
	Automatisch Das gebogene Blech wird mit dem Hauptteil verschraubt.
	Das gebogene Blech wird mit dem Hauptteil verschraubt.
	Das gebogene Blech wird mit dem Hauptteil verschweißt.
	Das gebogene Blech wird mit dem Hauptteil verschraubt und verschweißt.

Anbau am Nebenteil


Option	Beschreibung
	Standard Das gebogene Blech wird mit dem Nebenteil verschraubt. AutoDefaults kann diese Option ändern.
	Automatisch Das gebogene Blech wird mit dem Nebenteil verschraubt.
	Das gebogene Blech wird mit dem Nebenteil verschraubt.
	Das gebogene Blech wird mit dem Nebenteil verschweißt.
	Das gebogene Blech wird mit dem Nebenteil verschraubt und verschweißt.

Festlegung des Befestigungspunkts


Option	Beschreibung
	Standard Die Standardposition der Kontaktebene bleibt unverändert. AutoDefaults kann diese Option ändern.
	Die Standardposition der Kontaktebene bleibt unverändert.
	Die Kontaktebene wird auf die nächstgelegene Fläche geändert.
	Die Kontaktebene wird auf die am weitesten entfernte Fläche geändert.

Registerkarte Obere Ausklinkung / Untere Ausklinkung

Mit den Registerkarten Obere Ausklinkung und Untere Ausklinkung können Sie die Einstellungen und Abmessungen für Ausklinkungen definieren.

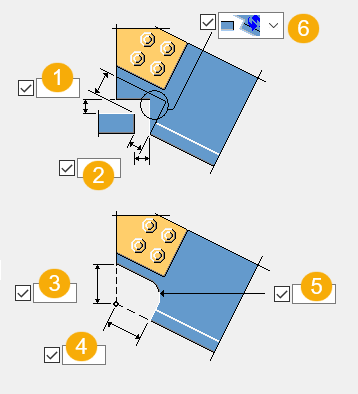

Einschnittmaße


Option	Option


	Beschreibung
1	Horizontale Abmessung des Ausklinkungsabstands. Der Abstand wird ab dem Schnittpunkt dreier Ebenen gemessen: Obere oder Untere Flanschebene, Endes der Flanschebene und innerer Steg oder Seitenfläche – je nach ausgewähltem Typ des Abstands.
2	Vertikale Abmessung des Ausklinkungsabstands. Der Abstand wird ab dem Schnittpunkt dreier Ebenen gemessen: Untere Flanschebene, Endes der Flanschebene und innerer Steg oder Seitenfläche – je nach ausgewähltem Typ des Abstands.
3	Horizontale Abmessung der Ausklinkungsvorgabe. Der Abstand wird ab dem Schnittpunkt dreier Ebenen gemessen: Oberseite der Flanschebene, Passebene und der inneren Steg oder Seitenoberfläche – je nach ausgewähltem Typ des Abstands.
4	Vertikale Abmessung der Ausklinkungsvorgabe. Der Abstand wird ab dem Schnittpunkt dreier Ebenen gemessen: Oberseite der Flanschebene, Passebene und der inneren Steg oder Seitenoberfläche – je nach ausgewähltem Typ des Abstands.
5	Radius der Ausklinkung.
6	Vertikale Ausrichtung der Ausklinkung.

Ausklinkungseinstellungen



Ausklinken	Bei Ja wird das Ausklinken aktiviert. Bei Nein wird zwar das Ausklinken deaktiviert, aber nicht das Abstreifen und Flanschausklinken. Mit den Optionen Abstreifen/Runden können Sie das Abstreifen und Flanschausklinken deaktivieren.
Typ des Abstands	Seite mit Flansch Hier wird zum Ausklinken der Hauptteilflansch und die innere Ebene der Nebenteilseite als Referenz herangezogen. Steg mit Blech Hier wird zum Ausklinken die innere Ebene der Lasche und die innere Ebene des Stegs des Nebenteils als Referenz herangezogen. Steg mit Flansch Hier wird zum Ausklinken der Hauptteilflansch und die innere Ebene des Nebenteilstegs als Referenz herangezogen.
Option Abstreifen/Runden	Automatisch abstreifen Bei Bedarf wird je nach Laschenform und -kanten, wird der Nebenteilflansch der Verbindung abgestreift. Nie abstreifen oder runden Es erfolgt kein Abstreifen oder Runden. Abstreifen vorgeben Die Verbindung wird immer abgestreift, auch wenn die Laschenkanten mit Nebenteilflanschen weder kollidieren noch diesen nahe kommen. Stellen Sie die Länge der Ausklinkungen in Vorg. Abstand und die Tiefe in Vorg. Tiefe ein. Automatisches Flanschrunden Bei Bedarf wird je nach Laschenform und -kanten, wird der Nebenteilflansch der Verbindung gerundet. Flanschrunden vorgeben Die Verbindung wird immer gerundet, auch wenn die Laschenkanten mit Nebenteilflanschen weder kollidieren noch diesen nahe kommen. Stellen Sie die Länge der Ausklinkungen in Vorg. Abstand und die Tiefe in Vorg. Tiefe ein. Andere Seite auch abstreifen Beide Nebenteilflansche werden abgestreift.

Flanschausschnittoptionen

Definieren Sie die Abmessungen und Dicke des Flanschausschnitts.


	Beschreibung
1	Abmessung des zusätzlichen Flanschausschnitts. Die Abmessung wird bei nicht angepassten Verbindungen ab Trägerende und bei angepassten Verbindungen ab Passoberfläche gemessen.
2	Abmessung des zusätzlichen Flanschausschnitts. Die Abmessung wird ab Mittellinie Träger gemessen.

Vertikale Ausrichtung der Ausklinkung


	Unten
		Standard Rechtwinklig zum Nebenteil. AutoDefaults kann diese Option ändern.
		Automatisch Rechtwinklig zum Nebenteil.
		Rechtwinklig zum Nebenteil. Die Ausklinkung wird vertikal rechtwinklig zum Nebenteil geschnitten.
		Rechtwinklig zum Hauptteil Die Ausklinkung wird vertikal rechtwinklig zum Hauptteil geschnitten.

Ausrichtung der Ausklinkung


Option	Beschreibung
	Standard Rechtwinklig zum Hauptteil. AutoDefaults kann diese Option ändern.
	Automatisch Rechtwinklig zum Hauptteil.
	Rechtwinklig zum Nebenteil. Die Ausklinkung wird horizontal rechtwinklig zum Nebenteil geschnitten.
	Rechtwinklig zum Hauptteil. Die Ausklinkung wird horizontal rechtwinklig zum Hauptteil geschnitten.

Registerkarte Flanschausschnitte

Mit der Registerkarte Flanschausschnitte können Sie definieren, wie die Flansche ausgeschnitten werden sollen.

Abmessungen/Bemaßungen


	Beschreibung
1	Abmessung in Querrichtung
2	Abmessung in Längsrichtung
3	Oben: Oberer Flansch wird ausgeschnitten. Unten: Unterer Flansch wird ausgeschnitten. Beide: Oberer und unterer Flansch werden ausgeschnitten.
4	Vorn: Vorderseite wird ausgeschnitten. Hinten: Rückseite wird ausgeschnitten. Beide: Vorder- und Rückseite werden ausgeschnitten.

Registerkarte Steifen

Stellen Sie über die Registerkarte Steifen Abmessungen, Ausrichtung, Position und Typ von Steifen ein.

Abmessungen des Steifenblechs


Option	Beschreibung
Obere N/S	Dicke, Breite und Höhe der oberen, vorderen Steife.
Obere F/S	Dicke, Breite und Höhe der oberen, hinteren Steife.
Untere N/S	Dicke, Breite und Höhe der unteren, vorderen Steife.
Untere F/S	Dicke, Breite und Höhe der unteren, hinteren Steife.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Steifenausrichtung


Option	Beschreibung
	Standard Die Steifen verlaufen parallel zum Nebenteil. AutoDefaults kann diese Option ändern.
	Die Steifen verlaufen parallel zum Nebenteil.
	Die Steifen verlaufen senkrecht zum Hauptteil.

Erstellen von Steifen


Option	Beschreibung
	Standard Steifen werden erstellt. AutoDefaults kann diese Option ändern.
	Automatisch Steifen werden bei Bedarf erstellt.
	Es werden keine Steifen erstellt.
	Steifen werden erstellt.

Versteifungsform


Option	Beschreibung
	Standard Steifenbleche mit geraden Eckschnitten AutoDefaults kann diese Option ändern.
	Automatisch Steifenbleche mit geraden Eckschnitten
	Senkrechte Steifenbleche Steifenbleche mit einem Spalt für die Stegrundung des Hauptteils
	Steifenbleche mit geraden Eckschnitten

Steifenspalt


Option	Beschreibung
	Größe des Spalts zwischen den Flanschen und der Steife.

Eckschnitt-Form


Option	Beschreibung
	Standard. Gerader Eckschnitt AutoDefaults kann diese Option ändern.
	Kein Eckschnitt
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt

Steifenpositionen


	Beschreibung
1	Größe des Spalts zwischen der Steife und der Kante des Trägerstegs.
2	Abstand zwischen der oberen Steife an der Vorderseite und der Kante des Trägerflansches.
3	Abstand zwischen der unteren Steife an der Vorderseite und der Kante des Trägerflansches.
4	Abstand zwischen der unteren Steife an der Rückseite und der Kante des Trägerflansches.
5	Abstand zwischen der oberen Steife an der Rückseite und der Kante des Trägerflansches.

Registerkarte Schrauben

Mit der Registerkarte Schrauben können Sie die Schraubengruppenabmessungen und die Schraubeneigenschaften bestimmen.

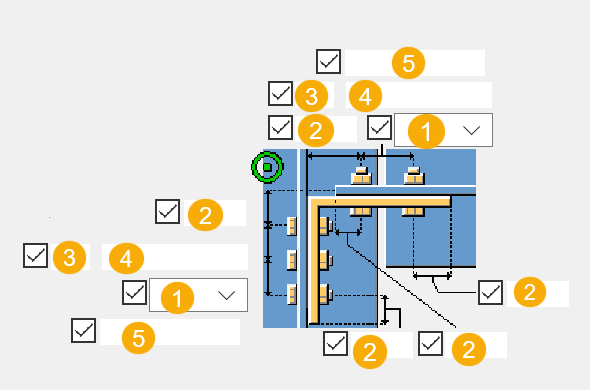

Maße Schraubengruppe


	Beschreibung
1	Wählen Sie das verschraubte Hauptteil aus: Träger oder gebogenes Blech.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
6	Schraubenrandabstand. Kantenabstand zwischen Schraubenmitte und Oberseite Träger.


	Beschreibung
1	Wählen Sie aus, wo die Schrauben montiert werden sollen.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
5	Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein, und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert.

Schraubenausrichtung


Hauptschraubenausrichtung	Nebenschraubenausrichtung	Beschreibung
		Standard Rechtwinklig zum Nebenteil. AutoDefaults kann diese Option ändern.
		Automatisch Rechtwinklig zum Nebenteil.
		Rechtwinklig zum Nebenteil.
		Rechtwinklig zum Hauptteil.
		Vertikal versetzt.
		Horizontal versetzt.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Staffelung von Schrauben am Winkel


Option	Beschreibung
	Standard Die Schrauben sind nicht versetzt. AutoDefaults kann diese Option ändern.
	Die Schrauben sind nicht versetzt. Die Schrauben, mit denen der Winkel am Nebenteil befestigt ist, befinden sich auf der gleichen horizontalen Ebene wie die Schrauben, mit denen der Winkel am Hauptteil befestigt ist.
	Die Schrauben am Hauptteil sind versetzt. Die Schrauben, mit denen der Winkel am Hauptteil befestigt ist, werden um den halben vertikalen Schraubenabstandswert nach unten verschoben.
	Die Schrauben am Nebenteil sind versetzt. Die Schrauben, mit denen der Winkel am Nebenteil befestigt ist, werden um den halben vertikalen Schraubenabstandswert nach unten verschoben.
	Die Schrauben am Nebenteil sind versetzt. Die Schrauben, die den Winkel mit dem geneigten Nebenteil verbinden, liegen parallel zum Nebenteil.

Registerkarte Trägerbearbeitung

Auf der Registerkarte Trägerbearbeitung können Sie Einstellungen zu Blechen, Schweißzugangslöchern, Trägerendbearbeitungen und Flanschschnitten festlegen.

Blech


Option	Beschreibung
Futterblech	Dick und Breite des Schweißfutterblechs.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Abmessungen Schweißzugangsloch


	Beschreibung
1	Spalt zwischen dem oberen Flansch des Nebenteils und dem Hauptteil.
2	Vertikale Abmessungen für obere und untere Schweißzugangslöcher.
3	Horizontale Abmessungen für obere und untere Schweißzugangslöcher.
4	Spalt zwischen dem Steg des Nebenteils und dem Hauptteil. Tekla Structures fügt den hier eingegebenen Wert dem auf der Registerkarte Abbildung hinzugefügten Abstand hinzu.
5	Spalt zwischen dem unteren Flansch des Nebenteils und dem Hauptteil. Tekla Structures fügt den hier eingegebenen Wert dem auf der Registerkarte Abbildung hinzugefügten Abstand hinzu.

Schweißzugangslöcher


Option	Beschreibung	Standard
	Standard Rundes Schweißzugangsloch AutoDefaults kann diese Option ändern.
	Rundes Schweißzugangsloch
	Senkrechtes Schweißzugangsloch
	Diagonales Schweißzugangsloch
	Rundes Schweißzugangsloch mit einem Radius, den Sie in definieren können
	Erweitertes kegelförmiges Schweißzugangsloch mit einem Radius und Abmessungen, die Sie in und definieren können
	Konisches Schweißzugangsloch mit Radien, die Sie in und definieren können Durch R als Großbuchstabe wird der große Radius (Höhe) definiert. Durch r als Kleinbuchstabe wird der kleine Radius definiert.	`R = 35` `r = 10`

Trägerendvorbereitung


Option	Beschreibung
	Standard Der obere und untere Flansch werden vorbereitet. AutoDefaults kann diese Option ändern.
	Automatisch Der obere und untere Flansch werden vorbereitet.
	Trägerende wird nicht vorbereitet.
	Der obere und untere Flansch werden vorbereitet.
	Der obere Flansch wird vorbereitet.
	Der untere Flansch wird vorbereitet.

Flanschschnitt


Option für oberen Flansch	Option für unteren Flansch	Beschreibung
		Standard Der Flansch wird nicht geschnitten. AutoDefaults kann diese Option ändern.
		Der Flansch wird nicht geschnitten.
		Der Flansch wird geschnitten.

Bleche


Option für oberes Blech	Option für unteres Blech	Beschreibung
		Standard Die Bleche werden innerhalb der Flansche erstellt. AutoDefaults kann diese Option ändern.
		Es werden keine Bleche erstellt.
		Die Bleche werden innerhalb der Flansche erstellt.
		Die Bleche werden außerhalb der Flansche erstellt.

Blechlänge

Geben Sie die Länge des Blechs in das Feld unter den Optionen ein.


Option	Beschreibung
	Standard Absolute Länge des Blechs AutoDefaults kann diese Option ändern.
	Absolute Länge des Blechs
	Verlängerung über den Rand des Flansches

Blechposition


Option	Beschreibung
	Geben Sie einen positiven oder negativen Wert ein, um das vordere Ende des Blechs relativ zum Flanschende zu verschieben.

Montage

Definieren Sie, wo die Blechschweißnähte gesetzt werden. Wenn Sie die Option Werkstatt wählen, schließt Tekla Structures die Bleche in die Baugruppe ein.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Design-Typ

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte US Design

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
