Winkel (141)
Mit Winkel (141) werden zwei Träger oder ein Träger und eine Stütze über geschraubte oder geschweißte Winkel miteinander verbunden. Der Nebenträger kann eben oder geneigt sein. Verschweißte Voutenbleche und Konsolenwinkel sind optional.
Erzeugte Objekte
-
Winkel (1 oder 2)
-
Steifen (optional)
-
Voutenblech oben und unten (optional)
-
Konsolenwinkel (optional)
-
Konsolensteifen (optional)
-
Schrauben
-
Blechscheiben (optional)
-
Schweißnähte
-
Schnitte
Verwendung
|
Situation |
Beschreibung |
|---|---|
|
|
Winkelverbindung an Stützenflansch oder -steg. Mit einfachem/zweifachem Klemmwinkel. Optionen geschweißt/geschraubt, geschraubt/geschraubt, geschweißt/geschweißt. |
|
|
Winkelverbindung mit Trägersteg. Mit einfachem/zweifachem Winkel. |
|
|
Winkelverbindung an Stützenflansch oder -steg. Mit einfachem/zweifachem Winkel. Das Nebenteil ist geneigt. Das Ende des Nebenteils kann senkrecht oder schräg geschnitten werden. |
|
|
Winkelverbindung mit Trägersteg. Mit einfachem/zweifachem Winkel. Das Nebenteil ist geneigt. Es gibt mehrere Ausklinkungsoptionen. |
|
|
Winkelverbindung an Stützenflansch oder -steg. Mit einfachem/zweifachem Winkel. Schweißnahtvorbereitung und Schweißzugangslöcher für Lasche geschraubt. |
|
|
Winkelverbindung mit Trägersteg. Mit ein-/zweiseitigem Winkel. Option zur Schweißnahtvorbereitung. |
|
|
Winkelverbindung mit Stützenflansch. Unterer Flansch ist für die Montage gesperrt oder ausgeklinkt. |
|
|
Winkelverbindung an Stütze. Option für Konsolenwinkel. Oben/Unten/Beides. |
|
|
Winkelverbindung an Stützenflansch oder -steg. Mit einfachem/zweifachem Winkel. Voutenoption. Oben/Unten/Beides. |
|
|
Winkelverbindung an Stützenflansch oder -steg. Mit einfachem/zweifachem Klemmwinkel. Das Nebenteil ist gedreht. |
|
|
Winkel an U-Profilpfosten. |
|
|
Winkelaufhängerverbindung. |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil (Träger oder Stütze) aus.
-
Wählen Sie das Nebenteil aus (Träger).
Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

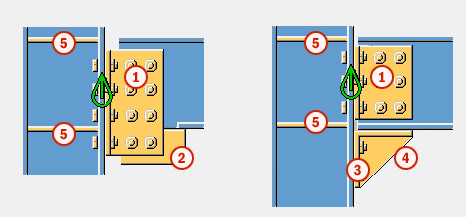

Teilerkennung
|
Teil |
|
|---|---|
|
1 |
Winkel |
|
2 |
Voutenblech |
|
3 |
Konsolenwinkel |
|
4 |
Konsolensteife |
|
5 |
Stegsteifen |
Anmerkung:
Tekla Structures verwendet die Werte aus der Datei joints.def, um diese Komponente zu erstellen.
Registerkarte Abbildung
Auf der Registerkarte Abbildung können Sie die Winkelabmessungen festlegen und definieren, wie das Trägerende geschnitten wird.

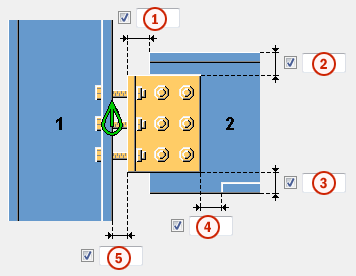

Abmessungen/Bemaßungen
|
Beschreibung |
Standard |
|
|---|---|---|
|
1 |
Schnittlänge für das Nebenteil. Der Schnitt wird ab Winkelkante definiert. |
20 mm |
|
2 |
Oberer Randabstand zwischen Winkel und Oberkante Nebenträger. Die Position der Winkeloberkante verändert die Winkelhöhe. Durch einen positiven Wert wird die obere Position näher in Richtung Mittelpunkt des Trägers verschoben und verringert somit die Winkelgröße. Durch negative Werte wird der Winkel vergrößert. |
Wird kein Wert eingegeben, definieren die Schrauben und Schraubenrandabstände die Größe des Winkels. |
|
3 |
Unterer Randabstand zwischen Winkel zur Unterkante Nebenträger. Der Abstand zur Unterkante des Winkels beeinflusst die Höhe des Winkels. Durch einen positiven Wert wird die obere Position näher in Richtung Mittelpunkt des Trägers verschoben und verringert somit die Winkelgröße. Durch negative Werte wird der Winkel vergrößert. |
Wird kein Wert eingegeben, definieren die Schrauben und Schraubenrandabstände die Größe des Winkels. |
|
4 |
Größe der Lasche, die an den Nebenteilflansch angepasst wird. Der Schnittpunkt des Flanschs wird von der Kante des Winkels aus definiert. |
Der Flansch wird automatisch ausgeklinkt, wenn der Winkel den Flansch kreuzt. 10 mm |
|
5 |
Definieren Sie den Abstand zwischen dem Hauptteil und dem Winkel. |
0 |
Flanschschnitt Trägerunterseite
|
Option |
Beschreibung |
|---|---|
|
|
Standard Flanschschnitt AutoDefaults kann diese Option ändern. |
|
|
Einschnitt Die Unterseite des Nebenträgers wird ausgeklinkt, wenn der Klemmwinkel den Flansch kreuzt. Geben Sie Radius und Höhe für den Einschnitt an. |
|
|
Flanschschnitt Der Flansch des Nebenträgers wird auf der gleichen Seite geschnitten wie der Winkel, wenn der Winkel den Flansch schneidet. |
Trägerendschnitt
Definieren Sie, wie das Ende des Nebenträgers geschnitten wird. Der Träger wird von der Seite betrachtet.
|
Option |
Beschreibung |
|---|---|
|
|
Standard Schräg AutoDefaults kann diese Option ändern. |
|
|
Automatisch Wenn der Nebenträger weniger als 10 Grad geneigt ist, wird das Trägerende senkrecht geschnitten. Andernfalls wird das Trägerende schräg geschnitten. |
|
|
Quadrat Schneidet das Ende des Nebenträgers senkrecht ab. |
|
|
Schräg Schneidet das Ende des Nebenträgers parallel zur Kante des Hauptteils. |
Registerkarte Teile
Auf der Registerkarte Teile können Sie die Größe, Position und Ausrichtung der Winkel festlegen.
Profil NS/FS
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Profil N/S |
Vorderseitiges Winkelprofil durch Auswahl im Profilkatalog. |
Die Winkelgröße wird durch den Schraubendurchmesser definiert. Der Standardname lautet Winkel. |
|
Profil F/S |
Rückseitiges Winkelprofil durch Auswahl im Profilkatalog. |
Die Winkelgröße wird durch den Schraubendurchmesser bestimmt. Der Standardname lautet Winkel. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Position des Anschlusswinkels
Definieren Sie die Anzahl der Winkel und die Seite des Winkels in Verbindungen mit einem Winkel.
|
Option |
Beschreibung |
|---|---|
|
|
Standard Winkel werden an der Vorder- und Rückseite erstellt. AutoDefaults kann diese Option ändern. |
|
|
Automatisch Wenn das Hauptteil ein Rohrprofil ist, werden zwei Winkel erstellt. Andernfalls wird ein Winkel an der Vorderseite erstellt. |
|
|
Ein Winkel an der Vorderseite wird erstellt. |
|
|
Winkel werden an der Vorder- und Rückseite erstellt. |
|
|
Ein Winkel an der Rückseite wird erstellt. |
|
|
Geschweißter Winkel. Ein Winkel an der Rückseite wird erstellt. |
|
|
Geschweißter Winkel. Ein Winkel an der Vorderseite wird erstellt. |
Winkelausrichtung
Mit diesen Optionen werden die ungleichen Schenkel der Winkel an der Vorder- und Rückseite vertauscht.
|
Option für Vorderseite |
Option für Rückseite |
Beschreibung |
|---|---|---|
|
|
|
Standard Nicht vertauscht AutoDefaults kann diese Option ändern. |
|
|
|
Nicht vertauscht Der Winkel wird so auf einer Verbindung platziert, dass der längere Schenkel mit dem Nebenteil verbunden ist. |
|
|
|
Vertauscht Die Winkelschenkel werden vertauscht, sodass der längere Schenkel mit dem Hauptteil verbunden ist. |

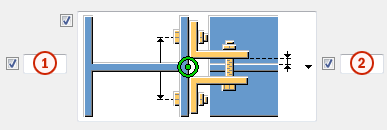

Schraubenabstand und Schweißnahtspalt
|
Option |
Beschreibung |
|---|---|
|
1 |
Schraubenabstand. |
|
2 |
Schweißnahtspalt. |
|
Option |
Beschreibung |
|---|---|
|
|
Standard Schraubenabstand ohne Schweißnahtspalt AutoDefaults kann diese Option ändern. |
|
|
Schraubenabstand ohne Schweißnahtspalt |
|
|
Schraubenabstand mit Schweißnahtspalt |
|
|
Schraubenabstand mit definierbarem Schweißnahtspalt |
Zentrieren der Schraubenmaßlinie
| Option | Beschreibung |
|---|---|
|
|
Standard Zentrieren der Schaubenmaßlinie von der Mittellinie des Nebenteils aus. AutoDefaults kann diese Option ändern. |
|
|
Zentrieren der Schaubenmaßlinie von der Mittellinie des Nebenteils aus. |
|
|
Zentrieren der Schaubenmaßlinie von der Rückseite des Nebenteilstegs aus. Sie können diese Option verwenden, wenn das Nebenteil über ein C- oder U-Profil verfügt. |
Registerkarte Steifen
Auf der Registerkarte Steifen stellen Sie Abmessungen, Ausrichtung, Position und Typ des Steifenblechs ein.
Abmessungen des Steifenblechs
| Option | Beschreibung |
|---|---|
|
Obere N/S |
Dicke, Breite und Höhe der oberen Steife auf der Vorderseite. |
|
Obere F/S |
Dicke, Breite und Höhe der oberen Steife auf der Rückseite. |
|
Untere N/S |
Dicke, Breite und Höhe der unteren Steife auf der Vorderseite. |
|
Untere F/S |
Dicke, Breite und Höhe der unteren Steife auf der Rückseite. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Steifenausrichtung
|
Option |
Beschreibung |
|---|---|
|
|
Standard Die Steifen verlaufen parallel zum Nebenteil. AutoDefaults kann diese Option ändern. |
|
|
Die Steifen verlaufen parallel zum Nebenteil. |
|
|
Die Steifen verlaufen senkrecht zum Hauptteil. |
Erstellen von Steifen
|
Option |
Beschreibung |
|---|---|
|
|
Standard Steifen werden erstellt. AutoDefaults kann diese Option ändern. |
|
|
Automatisch Steifen werden bei Bedarf erstellt. |
|
|
Es werden keine Steifen erstellt. |
|
|
Steifen werden erstellt. |
Versteifungsform
|
Option |
Beschreibung |
|---|---|
|
|
Standard Steifenbleche mit geraden Eckschnitten AutoDefaults kann diese Option ändern. |
|
|
Automatisch Steifenbleche mit geraden Eckschnitten |
|
|
Senkrechte Steifenbleche Steifenbleche mit einem Spalt für die Stegrundung des Hauptteils |
|
|
Steifenbleche mit geraden Eckschnitten |
Steifenspalt
|
Option |
Beschreibung |
|---|---|
|
|
Größe des Spalts zwischen den Flanschen und der Steife. |
Steifenpositionen
|
Beschreibung |
|
|---|---|
|
1 |
Größe des Spalts zwischen der Steife und der Kante des Trägerstegs. |
|
2 |
Abstand zwischen der oberen Steife an der Vorderseite und der Kante des Trägerflansches. |
|
3 |
Abstand zwischen der unteren Steife an der Vorderseite und der Kante des Trägerflansches. |
|
4 |
Abstand zwischen der unteren Steife an der Rückseite und der Kante des Trägerflansches. |
|
5 |
Abstand zwischen der oberen Steife an der Rückseite und der Kante des Trägerflansches. |
Eckschnittabmessungen
|
Beschreibung |
Standardmäßig |
|
|---|---|---|
|
1 |
Vertikale Abmessung des Eckschnitts. |
Der Radius des Profils |
|
2 |
Horizontale Abmessung des Eckschnitts. |
Der Radius des Profils |
Eckschnitt-Form
|
Option |
Beschreibung |
|---|---|
|
|
Standard. Gerader Eckschnitt AutoDefaults kann diese Option ändern. |
|
|
Kein Eckschnitt |
|
|
Gerader Eckschnitt |
|
|
Konvexer Eckschnitt |
|
|
Konkaver Eckschnitt |
Registerkarte Voute
Auf der Registerkarte Voute legen Sie fest, wie die Voutenbleche und Fasen an den Flanschen des Nebenträgers erzeugt werden.
Voutenbleche
| Option | Beschreibung |
|---|---|
|
Obere Voute |
Dicke, Breite und Höhe des oberen Voutenblechs. |
|
Untere Voute |
Dicke, Breite und Höhe des unteren Voutenblechs. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Voutenblecheckschnitte
|
Beschreibung |
|
|---|---|
|
1 |
Breite des oberen Voutenblecheckschnitts. |
|
2 |
Höhe des oberen Voutenblecheckschnitts. |
|
3 |
Höhe des unteren Voutenblecheckschnitts. |
|
4 |
Breite des unteren Voutenblecheckschnitts. |
Voutenblecherstellung
|
Option |
Beschreibung |
|---|---|
|
|
Standard Obere und untere Voutenbleche werden bei Bedarf erstellt. AutoDefaults kann diese Option ändern. |
|
|
Automatisch Bei Bedarf werden obere und untere Voutenbleche bzw. beide erstellt. |
|
|
Obere und untere Voutenbleche werden erstellt. Um ein einzelnes Blech zu erstellen, geben Sie für das nicht benötigte Blech (oberes oder unteres) 0 in das Feld Dicke (t) ein. |
|
|
Voutenbleche werden nicht erstellt. |
Registerkarte Ausklinkung
Verwenden Sie die Registerkarte Ausklinkung, um automatisch Einschnitte für die Nebenträger zu erzeugen und die Eigenschaften dieser Einschnitte zu kontrollieren. Die Registerkarte Ausklinkung besteht aus zwei Bereichen: automatische Eigenschaften (oberer Bereich) und manuelle Eigenschaften (unterer Bereich). Die automatischen und manuellen Ausklinkungseigenschaften arbeiten unabhängig voneinander.
Automatische Ausklinkung
Automatische Ausklinkungsoptionen wirken sich auf den oberen und unteren Flansch aus.
Ausklinkungsform
Die automatische Ausklinkung wird aktiviert, sobald Sie eine Ausklinkungsform auswählen.
|
Option |
Beschreibung |
|---|---|
|
|
Standard Erstellt Ausklinkungen am Nebenträger. AutoDefaults kann diese Option ändern. |
|
|
Erstellt Ausklinkungen am Nebenträger. Die Schnitte sind rechtwinklig zum Hauptträgersteg positioniert. |
|
|
Erstellt Ausklinkungen am Nebenträger. Die Schnitte sind senkrecht zum Nebenträgersteg positioniert. |
|
|
Erstellt Ausklinkungen am Nebenträger. Der vertikale Schnitt ist rechtwinklig zum Hauptträger, der horizontale Schnitt rechtwinklig zum Nebenträger positioniert. |
|
|
Deaktiviert die automatische Ausklinkung. |
Ausklinkungsgröße
|
Option |
Beschreibung |
|---|---|
|
|
Standard Die Ausklinkungsgröße wird von der Kante des Hauptträgerflansches und bis zur Unterseite des oberen Flansches des Hauptträgers gemessen. AutoDefaults kann diese Option ändern. |
|
|
Die Ausklinkungsgröße wird von der Kante des Hauptträgerflansches und bis zur Unterseite des oberen Flansches des Hauptträgers gemessen. |
|
|
Die Ausklinkungsgröße wird von der Mittellinie des Hauptträgerflansches und bis zum oberen Flansch des Hauptträgers gemessen. |
Geben Sie die horizontalen und vertikalen Werte der Schnitte ein.
Form des Flanschschnitts
|
Option |
Beschreibung |
|---|---|
|
|
Standard Der Nebenträgerflansch wird parallel zum Hauptträger geschnitten. AutoDefaults kann diese Option ändern. |
|
|
Der Nebenträgerflansch wird parallel zum Hauptträger geschnitten. |
|
|
Der Nebenträgerflansch wird senkrecht zu sich geschnitten. |
Ausklinkungsmaße runden
Verwenden Sie die Optionen Ausklinkungsmaße runden, um festzulegen, ob die Ausklinkungsmaße aufgerundet werden sollen. Auch wenn diese Option aktiviert ist, werden die Maße nur aufgerundet, wenn dies erforderlich ist.
|
Option |
Beschreibung |
|---|---|
|
|
Standard Ausklinkungsmaße werden nicht gerundet. AutoDefaults kann diese Option ändern. |
|
|
Ausklinkungsmaße werden nicht gerundet. |
|
|
Ausklinkungsmaße werden gerundet. Geben Sie die horizontalen und vertikalen Rundungswerte ein. |
Die Maße werden auf das nächste Mehrfache des Werts aufgerundet, den Sie eingeben. Wenn beispielsweise das tatsächliche Maß 51 beträgt und Sie den Aufrundungswert 10 eingegeben haben, wird das Maß auf 60 aufgerundet.
Ausklinkungsposition
|
Option |
Beschreibung |
|---|---|
|
|
Standard Erstellt den Schnitt unter dem Hauptträgerflansch. AutoDefaults kann diese Option ändern. |
|
|
Erstellt den Schnitt unter dem Hauptträgerflansch. |
|
|
Erstellt den Schnitt über dem Hauptträgerflansch. |
Ausklinkungseckschnitt
|
Option |
Beschreibung |
|---|---|
|
|
Standard Die Ausklinkung verfügt über keinen Eckschnitt. AutoDefaults kann diese Option ändern. |
|
|
Die Ausklinkung verfügt über keinen Eckschnitt. |
|
|
Erstellt die Ausklinkung mit einem geraden Eckschnitt. |
|
|
Der Ausklinkung wird ein Eckschnitt entsprechend des eingegebenen Radius hinzugefügt. |
Geben Sie einen Radius für den Eckschnitt ein.
Manuelle Ausklinkung
Verwenden Sie eine manuelle Ausklinkung, wenn ein Teil, das nicht zu der Verbindung gehört, mit dem Nebenträger kollidiert. Wenn Sie die manuelle Ausklinkung verwenden, erstellt die Verbindung mittels der Werte, die in die Felder auf der Registerkarte Ausklinkung eingegeben werden, Schnitte. Sie können für den oberen und unteren Flansch unterschiedliche Werte verwenden.
Seite der Flanschausklinkung
Die Seite der Flanschausklinkung definiert, auf welcher Seite des Trägers die Ausklinkungen erstellt werden.
|
Option |
Beschreibung |
|---|---|
|
|
Standard Erstellt Ausklinkungen an beiden Seiten des Flansches. AutoDefaults kann diese Option ändern. |
|
|
Automatisch Erstellt Ausklinkungen an beiden Seiten des Flansches. |
|
|
Erstellt Ausklinkungen an beiden Seiten des Flansches. |
|
|
Erstellt Ausklinkungen an der Vorderseite des Flansches. |
|
|
Erstellt Ausklinkungen an der Rückseite des Flansches. |
Form der Flanschausklinkung
Mit der Form der Flanschausklinkung wird die Form der Ausklinkung im Trägerflansch definiert.
|
Option |
Beschreibung |
|---|---|
|
|
Standard Der gesamte Flansch des Nebenträgers wird entsprechend der Definition geschnitten. AutoDefaults kann diese Option ändern. |
|
|
Automatisch Der gesamte Flansch des Nebenträgers wird entsprechend der Definition geschnitten. Standardmäßig entspricht die Tiefe der Ausklinkung der doppelten Dicke des Nebenflansches. Der Schnitt erstreckt sich immer über die gesamte Breite des Nebenflansches. |
|
|
Erstellt Eckschnitte im Flansch. Wenn Sie kein horizontales Maß eingeben, wird ein Eckschnitt von 45 Grad erstellt. |
|
|
Hiermit erstellen Sie Schnitte am Flansch mit Standardwerten, sofern keine Werte in den Feldern 1 und 2 eingegeben werden. |
|
|
Der Flansch wird nicht geschnitten. |
|
|
Hiermit erstellen Sie Schnitte am Flansch gemäß dem Wert in Feld 1, damit dieser bündig mit dem Steg abschließt. |
|
|
Hiermit erstellen Sie Schnitte am Flansch gemäß den Werten in den Feldern 1 und 2. |
Tiefe der Flanschausklinkung
|
Option |
Beschreibung |
|---|---|
|
|
Standard Flanschausklinkungstiefe AutoDefaults kann diese Option ändern. |
|
|
Flanschausklinkungstiefe |
|
|
Flanschausklinkungstiefe mit einem Abmessung ab Stegmittellinie Nebenträger bis Ausklinkungskante. |
Geben Sie den Wert für die Tiefe der Flanschausklinkung ein.
Ausschnittabmessungen
|
Beschreibung |
Standard |
|
|---|---|---|
|
1 |
Abmessungen für horizontale Flanschausschnitte. |
10 mm |
|
2 |
Abmessungen für vertikale Flanschausschnitte. |
Der Spalt zwischen Kante Ausklinkung und dem Trägerflansch entspricht der Stegrundung des Hauptteils. Die Ausklinkungshöhe wird auf die nächsten 5 mm aufgerundet. |
Registerkarte Schrauben
Auf der Registerkarte Schrauben legen Sie die Schrauben und Schweißnähte fest, die den Winkel mit dem Haupt- und Nebenteil verbinden.

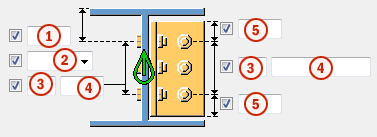

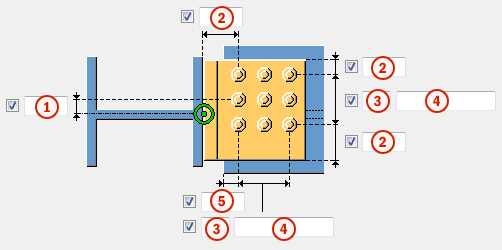

Maße Schraubengruppe
|
Beschreibung |
|
|---|---|
|
1 |
Abmessung für vertikale Schraubengruppenposition. Bei einem geneigten Nebenträger ist zu definieren, ob der vertikale Abstand zwischen der Schraubengruppe und der Nebenteilkante oder der Hauptteilkante gemessen wird.
Standardmäßig wird der vertikale Abstand zwischen der Schraubengruppe und der Nebenteilkante gemessen (geneigte Abmessung). Vergewissern Sie sich, dass der Trägerendschnitt auf der Registerkarte Abbildung auf rechtwinklig |
|
2 |
Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden.
|
|
3 |
Anzahl der Schrauben. |
|
4 |
Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein. |
|
5 |
Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils. |
Staffelung von Schrauben am Winkel
|
Option |
Beschreibung |
|---|---|
|
|
Standard Die Schrauben sind nicht versetzt. AutoDefaults kann diese Option ändern. |
|
|
Die Schrauben sind nicht versetzt. Die Schrauben, mit denen der Winkel am Nebenteil befestigt ist, befinden sich auf der gleichen horizontalen Ebene wie die Schrauben, mit denen der Winkel am Hauptteil befestigt ist. |
|
|
Die Schrauben am Hauptteil sind versetzt. Die Schrauben, mit denen der Winkel am Hauptteil befestigt ist, werden um den halben vertikalen Schraubenabstandswert nach unten verschoben. |
|
|
Die Schrauben am Nebenteil sind versetzt. Die Schrauben, mit denen der Winkel am Nebenteil befestigt ist, werden um den halben vertikalen Schraubenabstandswert nach unten verschoben. |
|
|
Die Schrauben am Nebenteil sind versetzt. Die Schrauben, die den Winkel mit dem geneigten Nebenteil verbinden, liegen parallel zum Nebenteil. |

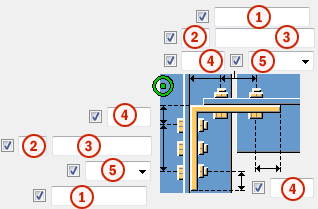

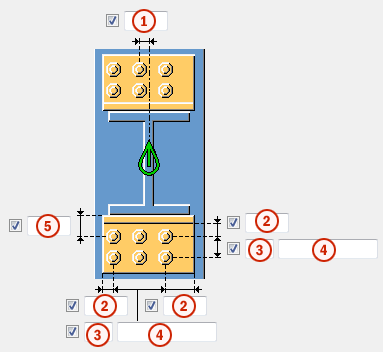

Maße Schraubengruppe
|
Beschreibung |
|
|---|---|
|
1 |
Definieren Sie, welche Schrauben aus der Schraubengruppe gelöscht werden. Geben Sie die Nummern der zu löschenden Schrauben ein, und trennen Sie die Nummern jeweils durch ein Leerzeichen. Die Schrauben sind von links nach rechts und von oben nach unten nummeriert. |
|
2 |
Anzahl der Schrauben. |
|
3 |
Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein. |
|
4 |
Schraubenrandabstand. |
|
5 |
Ort, wo die Schrauben montiert werden sollen. |
Schraubenversatz
|
Option |
Beschreibung |
|---|---|
|
|
Standard Nicht versetzt AutoDefaults kann diese Option ändern. |
|
|
Nicht versetzt |
|
|
Versetzung 1 |
|
|
Versetzung 2 |
|
|
Versetzung 3 |
|
|
Versetzung 4 |
Aufsatztyp
|
Option |
Beschreibung |
|---|---|
|
|
Standard Beide Teile werden verschraubt. AutoDefaults kann diese Option ändern. |
|
|
Automatisch Wenn das Hauptteil ein Rohrprofil ist, werden die Anschlusswinkel mit dem Hauptteil verschweißt und mit dem Nebenteil verschraubt. Ansonsten werden die Anschlusswinkel mit beiden Teilen verschraubt. |
|
|
Beide Teile werden verschraubt. |
|
|
Das Hauptteil wird verschweißt und das Nebenteil verschraubt. |
|
|
Das Hauptteil wird verschraubt und das Nebenteil verschweißt. |
|
|
Beide Teile sind verschweißt. |
|
|
Das Hauptteil ist nicht verschraubt. |
|
|
Das Nebenteil ist nicht verschweißt. |
|
|
Das Nebenteil ist nicht verschraubt. |
|
|
Beide Teile sind verschraubt und verschweißt. |
Anzahl der Schweißnähte am Winkel
Definieren Sie die Anzahl der Schweißnähte fest, mit denen der Winkel mit dem Haupt- und/oder dem Nebenteil verschweißt wird.
|
Option |
Beschreibung |
|---|---|
|
|
Standard Am Winkel werden drei Schweißnähte erstellt. AutoDefaults kann diese Option ändern. |
|
|
Am Winkel werden drei Schweißnähte erstellt. |
|
|
Am Winkel wird eine Schweißnaht erstellt. |
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
|
Baustelle/Werkstatt |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Kommentar
Sie können einen Kommentar definieren.
Schnittlänge
Legt die Tiefe fest, in der Tekla Structures nach den Querschnitten der verschraubten Teile sucht. Damit können Sie bestimmen, ob die Schraube einen oder zwei Flansche verbindet.
Langlöcher
Es können Langlöcher oder überdimensionierte Löcher definiert werden.
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
1 |
Vertikale Abmessung des Langlochs. |
0 ergibt ein rundes Loch. |
|
2 |
Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher. |
0 ergibt ein rundes Loch. |
|
Lochtyp |
Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher. |
|
|
Gedrehte Löcher |
Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht. |
|
|
Löcher in |
Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente. |
Schraubengarnitur
Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.
Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.
Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.
Verlängerung der Schrauben
Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
Verschraubungsrichtung
|
Option |
Beschreibung |
|---|---|
|
|
Standard Schraubenrichtung 1 AutoDefaults kann diese Option ändern. |
|
|
Verschraubungsrichtung 1 |
|
|
Verschraubungsrichtung 2 |
Registerkarte Blechscheiben
Verwenden Sie die Registerkarte Blechscheiben, um die Blechscheibeneigenschaften am Hauptteil und den Nebenteilen zu definieren.
| Option | Beschreibung |
|---|---|
|
Blechscheibe |
Dicke, Breite und Höhe der Blechscheibe. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Blechscheibe
Definieren Sie Blechscheiben für Schrauben, und wählen Sie die Blechscheibenseite aus.
| Option | Beschreibung |
|---|---|
|
|
Standard Keine Blechscheibe AutoDefaults kann diese Option ändern. |
|
|
Keine Blechscheibe |
|
|
Eine Blechscheibe |
|
|
Einzelne rechteckige Blechscheiben für jede Schraube |
|
|
Einzelne runde Blechscheiben für jede Schraube |
| Option | Beschreibung |
|---|---|
|
|
Wählen Sie aus, ob die Blechscheibe für einen Winkel oder beide Winkel erstellt wird. |
|
|
Wählen Sie aus, ob die Blechscheiben symmetrisch oder asymmetrisch platziert werden. |
Registerkarte Trägerbearbeitung
Auf der Registerkarte Trägerbearbeitung können Sie Einstellungen zu Blechen, Schweißzugangslöchern, Trägerendbearbeitungen und Flanschschnitten festlegen.
Blech
| Option | Beschreibung |
|---|---|
|
Blech |
Stärke und Breite des Blechs. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Abmessungen Schweißzugangsloch
|
Beschreibung |
|
|---|---|
|
1 |
Spalt zwischen dem oberen Flansch des Nebenteils und dem Hauptteil. |
|
2 |
Vertikale Abmessungen für obere und untere Schweißzugangslöcher. |
|
3 |
Horizontale Abmessungen für obere und untere Schweißzugangslöcher. |
|
4 |
Spalt zwischen dem Steg des Nebenteils und dem Hauptteil. Tekla Structures fügt den hier eingegebenen Wert dem auf der Registerkarte Abbildung hinzugefügten Abstand hinzu. |
|
5 |
Spalt zwischen dem unteren Flansch des Nebenteils und dem Hauptteil. Tekla Structures fügt den hier eingegebenen Wert dem auf der Registerkarte Abbildung hinzugefügten Abstand hinzu. |
Schweißzugangslöcher
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
|
Standard Rundes Schweißzugangsloch AutoDefaults kann diese Option ändern. |
|
|
|
Rundes Schweißzugangsloch |
|
|
|
Senkrechtes Schweißzugangsloch |
|
|
|
Diagonales Schweißzugangsloch |
|
|
|
Rundes Schweißzugangsloch mit einem Radius, den Sie in |
|
|
|
Erweitertes kegelförmiges Schweißzugangsloch mit einem Radius und Abmessungen, die Sie in |
|
|
|
Konisches Schweißzugangsloch mit Radien, die Sie in Durch R als Großbuchstabe wird der große Radius (Höhe) definiert. Durch r als Kleinbuchstabe wird der kleine Radius definiert. |
R = 35 r = 10 |
definieren können
und
definieren können
Trägerendvorbereitung
|
Option |
Beschreibung |
|---|---|
|
|
Standard Der obere und untere Flansch werden vorbereitet. AutoDefaults kann diese Option ändern. |
|
|
Automatisch Der obere und untere Flansch werden vorbereitet. |
|
|
Trägerende wird nicht vorbereitet. |
|
|
Der obere und untere Flansch werden vorbereitet. |
|
|
Der obere Flansch wird vorbereitet. |
|
|
Der untere Flansch wird vorbereitet. |
Flanschschnitt
|
Option für oberen Flansch |
Option für unteren Flansch |
Beschreibung |
|---|---|---|
|
|
|
Standard Der Flansch wird nicht geschnitten. AutoDefaults kann diese Option ändern. |
|
|
|
Der Flansch wird nicht geschnitten. |
|
|
|
Der Flansch wird geschnitten. |
Bleche
|
Option für oberes Blech |
Option für unteres Blech |
Beschreibung |
|---|---|---|
|
|
|
Standard Die Bleche werden innerhalb der Flansche erstellt. AutoDefaults kann diese Option ändern. |
|
|
|
Es werden keine Bleche erstellt. |
|
|
|
Die Bleche werden innerhalb der Flansche erstellt. |
|
|
|
Die Bleche werden außerhalb der Flansche erstellt. |
Blechlänge
Geben Sie die Länge des Blechs in das Feld unter den Optionen ein.
|
Option |
Beschreibung |
|---|---|
|
|
Standard Absolute Länge des Blechs AutoDefaults kann diese Option ändern. |
|
|
Absolute Länge des Blechs |
|
|
Verlängerung über den Rand des Flansches |
Blechposition
|
Option |
Beschreibung |
|---|---|
|
|
Geben Sie einen positiven oder negativen Wert ein, um das vordere Ende des Blechs relativ zum Flanschende zu verschieben. |
Montage
Definieren Sie, wo die Blechschweißnähte gesetzt werden. Wenn Sie die Option Werkstatt wählen, schließt Tekla Structures die Bleche in die Baugruppe ein.
Registerkarte Winkelkonsole
Auf der Registerkarte Winkelkonsole können Sie einen Konsolenwinkel hinzufügen.
Konsolenwinkel
Konsolenwinkel dienen zur Entlastung des Nebenteils. Konsolenwinkel können am oberen, unteren oder an beiden Flanschen des Nebenteils platziert werden. Der Konsolenwinkel kann versteift und mit Haupt-und Nebenteil wahlweise verschweißt oder verschraubt werden.
| Option | Beschreibung |
|---|---|
|
Steifen |
Dicke, Breite und Höhe der Steifen. |
|
Oberer Winkel, Unterer Winkel |
Wählen Sie das Konsolenwinkelprofil im Profilkatalog aus. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Anordnung des Konsolenwinkels
|
Option |
Beschreibung |
|---|---|
|
|
Standard Es wird kein Konsolenwinkel erstellt. AutoDefaults kann diese Option ändern. |
|
|
Es wird kein Konsolenwinkel erstellt. |
|
|
Es wird ein Konsolenwinkel wird an der Flanschoberseite erstellt. |
|
|
Es wird ein Konsolenwinkel wird an der Flanschunterseite erstellt. |
|
|
Es werden Konsolenwinkel an beiden Seiten des Flansches erstellt. |
Konsolenwinkelaufsatz
Es wird ein Konsolenwinkel an der Ober- oder Unterseite des Nebenteils positioniert.
|
Option für Konsolenwinkel oben |
Option für Konsolenwinkel unten |
Beschreibung |
|---|---|---|
|
|
|
Standard Geschraubt Der Konsolenwinkel an das Hauptteil und das Nebenteil geschraubt. AutoDefaults kann diese Option ändern. |
|
|
|
Geschraubt Der Konsolenwinkel an das Hauptteil und das Nebenteil geschraubt. |
|
|
|
Geschraubt-geschweißt Der Konsolenwinkel wird an das Hauptteil geschweißt und an das Nebenteil geschraubt. |
|
|
|
Geschraubt-geschweißt Der Konsolenwinkel wird an das Hauptteil geschraubt und an das Nebenteil geschweißt. |
|
|
|
Verschweißt Der Konsolenwinkel wird sowohl an das Hauptteil als auch an das Nebenteil geschweißt. |
Steifentyp
|
Option |
Beschreibung |
|---|---|
|
|
Standard Rechteckiges Versteifungsblech AutoDefaults kann diese Option ändern. |
|
|
Rechteckiges Versteifungsblech |
|
|
Dreieckiges Versteifungsblech |
|
|
Die Versteifungsblechgeometrie wird durch die Linie zwischen den Schenkelenden des Konsolenwinkels definiert. |
Abmessung des Steifenversatzes
Hiermit definieren Sie den Versatz von Schrägschnitten an dreieckigen Steifen.
| Beschreibung | |
|---|---|
|
1 |
Abmessung des horizontalen Versatzes |
|
2 |
Abmessung des vertikale Versatzes |
Konsolenwinkeldrehung
|
Option |
Beschreibung |
|---|---|
|
|
Standard Der Konsolenwinkel wird nicht gedreht. AutoDefaults kann diese Option ändern. |
|
|
Der Konsolenwinkel wird nicht gedreht. |
|
|
Der Konsolenwinkel wird horizontal um 90 Grad gedreht. Zum Aussteifen des gedrehte Konsolenwinkels wählen Sie die Option Mittlere Steifen aus der Liste Position mittlerer Steifen aus. |
Konsolenwinkelausrichtung
|
Option |
Beschreibung |
|---|---|
|
|
Standard Der längere Schenkel des Konsolenwinkels wird mit dem Nebenteil verbunden. AutoDefaults kann diese Option ändern. |
|
|
Der längere Schenkel des Konsolenwinkels wird mit dem Nebenteil verbunden. |
|
|
Der längere Schenkel des Konsolenwinkels wird mit dem Hauptteil verbunden. |
|
|
Automatisch Der längere Schenkel des Konsolenwinkels ist mit dem Teil verbunden, an dem die Schrauben am weitesten von der Ecke des Konsolenwinkels entfernt sind. |
Position Seitensteifen
|
Option |
Beschreibung |
|---|---|
|
|
Standard Es werden keine Seitensteifen erstellt. AutoDefaults kann diese Option ändern. |
|
|
Es werden keine Seitensteifen erstellt. |
|
|
Es werden Steifen an der Vorderseite erstellt. |
|
|
Es werden Steifen an der Rückseite erstellt. |
|
|
Es werden Seitensteifen an Vorder- und Rückseite erstellt. |
Position mittlere Steife
|
Option |
Beschreibung |
|---|---|
|
|
Standard Den Schrauben entsprechend AutoDefaults kann diese Option ändern. |
|
|
Es wird kein mittleres Steifenblech erstellt. |
|
|
Mittlere Steifen Das Steifenblech wird mittig am Konsolenwinkel positioniert. Geben Sie die Anzahl der mittleren Steifen in das Feld Anzahl der Steifen ein. Mehrere Steifen werden zentriert und in gleichmäßigem Abstand angeordnet. |
|
|
Den Schrauben entsprechend Das Steifenblech wird mittig zwischen den Schrauben positioniert. Standardmäßig werden Steifen jeweils zwischen zwei Schrauben erstellt. Im Feld unten geben Sie die Anzahl der mittleren Steifen ein. |
Konsolenwinkelversatz
|
Beschreibung |
|
|---|---|
|
1 |
Horizontaler Versatz des Konsolenwinkels ab Mittellinie Hauptteil. |
Spalt
|
Beschreibung |
|
|---|---|
|
1 |
Oberer und unterer Spalt zwischen Konsolenwinkel und Nebenteil. |
Eckschnittabmessungen
|
Beschreibung |
|
|---|---|
|
1 |
Vertikale Abmessung des Eckschnitts. |
|
2 |
Horizontale Abmessung des Eckschnitts. |
Eckschnitt-Form
|
Option |
Beschreibung |
|---|---|
|
|
Standard Kein Eckschnitt AutoDefaults kann diese Option ändern. |
|
|
Kein Eckschnitt |
|
|
Gerader Eckschnitt |
|
|
Konvexe Fase |
|
|
Konkaver Eckschnitt |
Registerkarte Konsolenschrauben HT
Auf der Registerkarte Konsolenschrauben HT können Sie die Eigenschaften der Schrauben festlegen, die den Konsolenwinkel mit dem Hauptteil verbinden.
Maße Schraubengruppe
|
Beschreibung |
|
|---|---|
|
1 |
Abmessung für horizontale Schraubengruppenposition. Die Abmessung wird anhand der Mittellinie des Nebenträgers definiert. |
|
2 |
Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils. |
|
3 |
Anzahl der Schrauben. |
|
4 |
Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein. |
|
5 |
Abmessung für vertikale Schraubengruppenposition. Die Abmessung wird von der Unterseite des Nebenträgers definiert. |
Oben
Oben bezieht sich auf die Schraubengruppe der Verbindung zwischen oberem Konsolenwinkel und Hauptteil.
Unten
Unten bezieht sich auf die Schraubengruppe der Verbindung zwischen unterem Konsolenwinkel und Hauptteil.
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
|
Baustelle/Werkstatt |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Langlöcher
Es können Langlöcher oder überdimensionierte Löcher definiert werden.
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
1 |
Vertikale Abmessung des Langlochs. |
0 ergibt ein rundes Loch. |
|
2 |
Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher. |
0 ergibt ein rundes Loch. |
|
Lochtyp |
Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher. |
|
|
Gedrehte Löcher |
Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht. |
|
|
Löcher in |
Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente. |
Verlängerung der Schrauben
Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
Kommentar
Sie können einen Kommentar definieren.
Registerkarte Konsolenschrauben NT
Auf der Registerkarte Konsolenschrauben NT können Sie die Eigenschaften der Schrauben festlegen, die den Konsolenwinkel mit dem Nebenteil verbinden.
Maße Schraubengruppe
|
Beschreibung |
|
|---|---|
|
1 |
Abmessung für vertikale Schraubengruppenposition. Die Abmessung wird anhand der Mittellinie des Nebenträgers definiert. |
|
2 |
Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils. |
|
3 |
Anzahl der Schrauben. |
|
4 |
Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein. |
|
5 |
Abmessung für horizontale Schraubengruppenposition. Die Abmessung wird von der Unterseite des Nebenträgers definiert. |
Oben
Oben bezieht sich auf die Schraubengruppe der Verbindung zwischen oberem Konsolenwinkel und Nebenteil.
Unten
Unten bezieht sich auf die Schraubengruppe der Verbindung zwischen unterem Konsolenwinkel und Nebenteil.
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
|
Baustelle/Werkstatt |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Langlöcher
Es können Langlöcher oder überdimensionierte Löcher definiert werden.
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
1 |
Vertikale Abmessung des Langlochs. |
0 ergibt ein rundes Loch. |
|
2 |
Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher. |
0 ergibt ein rundes Loch. |
|
Lochtyp |
Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher. |
|
|
Gedrehte Löcher |
Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht. |
|
|
Löcher in |
Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente. |
Verlängerung der Schrauben
Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
Kommentar
Sie können einen Kommentar definieren.
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Design-Typ
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
