Montageschweißstoß (137)

Montageschweißstoß (137) erstellt einen Montageschweißstoß mit Knotenblechen, Stoßblechen, Schottblechen, Verstärkungsblechen und Stützblechen.

Erzeugte Objekte

  • Knotenbleche

  • Laschen

  • Schottbleche

  • Verstärkungsplatten

  • Stützplatten

  • Schrauben

  • Schweißnähte

Verwendung

Situation Beschreibung

Montageschweißstoß an Stützen

Auswahlreihenfolge

  1. Wählen Sie das Hauptteil aus (Stütze).

  2. Wählen Sie das Nebenteil aus (Stütze).

    Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

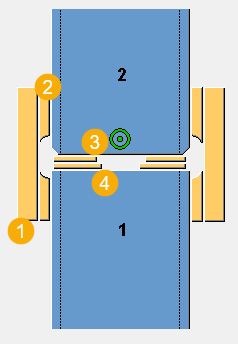

Teilerkennung

Beschreibung

1

Lasche

2

Knotenblech

3

Oberes Verstärkungsblech

4

Untere Auflagerplatte

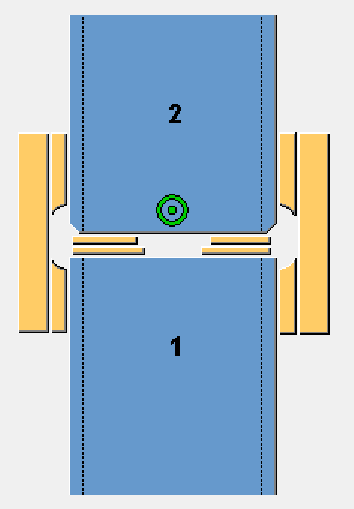

Registerkarte Abbildung

Auf der Registerkarte Abbildung wird gezeigt, wie zwei Stützen über einen Montageschweißstoß miteinander verbunden werden.

Registerkarte Knotenbleche

Auf der Registerkarte Knotenblech definieren Sie die Eigenschaften und die Position von sowie den Abstand zwischen Knoten- und Stoßblechen.

Teile

Option Beschreibung

Knotenblech

Dicke des Knotenblechs

Laschen

Dicke, Breite und Höhe der Stoßbleche

Option

Beschreibung

Standard

Pos. Nr.

Präfix und Startnummer für die Teilepositionsnummer.

Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.

Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Material

Material.

Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Name

Name, der in Zeichnungen und Listen angezeigt wird.

Lose Teile

Optionen Beschreibung

Keine

Lose Teile gehören weder der Hauptteil- noch der Nebenteilbaugruppe an.

Neben-

Lose Teile sind Teil der Nebenteilbaugruppe.

Primary

Lose Teile sind Teil der Hauptteilbaugruppe.

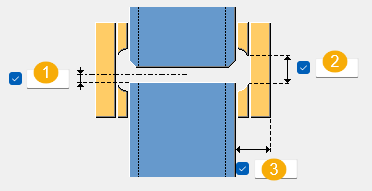

Abmessungen/Bemaßungen

Beschreibung

1

Abstand zwischen der Oberseite der unteren Stütze und dem Mittelpunkt des Spalts in den Knotenblechen

2

Abstand zwischen dem oberen und dem unteren Knotenblech

3

Breite des Knotenblechs

Eckschnittform

Wählen Sie aus, ob ein Eckschnitt erstellt werden soll, und definieren Sie die Eckschnittgröße.

Option Beschreibung

Standardmäßig

Kein Eckschnitt

AutoDefaults kann diese Option ändern.

Kein Eckschnitt

Bogeneckschnitt

Stoßausrichtung

Option Beschreibung

Wählen Sie die Ausrichtung der Stoßbleche aus.

Stoßblechabstand

Beschreibung

1

Mitte-zu-Mitte-Abstand zwischen parallelen Stoßblechen

Registerkarte Schott

Auf der Registerkarte Schottbleche definieren Sie die Eigenschaften und die Position der Schottbleche der oberen und unteren Stützen. Sie können auch den Abstand zwischen Schottblech und Innenseite Hohlstütze einstellen und das Schottblech mit Löchern versehen und diese bemessen.

Teile

Option Beschreibung

Oberes Schott

Dicke des oberen Schottblechs

Unteres Schottblech

Dicke des unteren Schottblechs

Option

Beschreibung

Standard

Pos. Nr.

Präfix und Startnummer für die Teilepositionsnummer.

Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.

Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Material

Material.

Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Name

Name, der in Zeichnungen und Listen angezeigt wird.

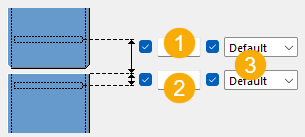

Position des Schottblechs

Beschreibung

1

Position des oberen Schottblechs

2

Position des unteren Schottblechs

3

  • Mitte

    Der Mittelpunkt des Schottblechs liegt auf dem Positionsmaß.

  • Unten

    Die Unterseite des Schottblechs liegt auf dem Positionsmaß.

  • Oben

    Die Oberseite des Schottblechs liegt auf dem Positionsmaß.

Abmessungen/Bemaßungen

Beschreibung

1

Kantenabstand der Ecklöcher

2

Schottblechabstand von der Stütze

3

Ecklochdurchmesser

4

Durchmesser des Mittellochs

5

Eckschnittgröße

Eckschnitt-Form

Optionen Beschreibung

Standardmäßig

Kein Eckschnitt

AutoDefaults kann diese Option ändern.

Kein Eckschnitt

Gerader Eckschnitt

Konvexer Eckschnitt

Konkaver Eckschnitt

Registerkarte Stützen

Auf der Registerkarte Stützen definieren Sie die Eigenschaften von Verstärkungs- und Stützblechen für die Baustellenschweißnähte. Darüber hinaus können Sie die Abmessungen der Abstände für Stützen, Verstärkungs- und Stützbleche definieren.

Teile

Option Beschreibung

Oberes Verstärkungsblech

Dicke und Breite des Verstärkungsblechs

Untere Auflagerplatte

Dicke und Breite der Auflagerplatte

Option

Beschreibung

Standard

Pos. Nr.

Präfix und Startnummer für die Teilepositionsnummer.

Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.

Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Material

Material.

Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.

Name

Name, der in Zeichnungen und Listen angezeigt wird.

Lichte Maße

Beschreibung

1

Abstand zwischen den Stützen

2

Abstand zwischen den Blechen

3

Abstand zwischen den Auflagerplatten

Eckradien

Beschreibung

1

Eckbiegeradius für obere Bleche

2

Eckbiegeradius für untere Auflagerplatten

Registerkarte Schrauben

Auf der Registerkarte Schrauben können Sie die Schraubengruppenabmessungen und die Schraubeneigenschaften definieren.

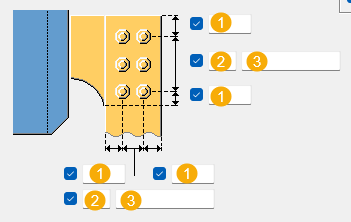

Maße Schraubengruppe

Beschreibung

1

Schraubenrandabstand.

Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.

2

Anzahl der Schrauben.

3

Schraubenabstand.

Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften

Option

Beschreibung

Standard

Durchmesser

Schraubendurchmesser.

Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.

Schraubennorm

Die innerhalb der Komponente zu verwendende Schraubennorm.

Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.

Lochspiel

Das Spiel zwischen Schraube und Loch.

Gew. im Material

Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf.

Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.

Ja

Baustelle/Werkstatt

Ort, wo die Schrauben montiert werden sollen.

Baustelle

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.

Option

Beschreibung

Standard

1

Vertikale Abmessung des Langlochs.

0 ergibt ein rundes Loch.

2

Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.

0 ergibt ein rundes Loch.

Lochtyp

Langloch erstellt Langlöcher.

Großes Loch erstellt überdimensionierte Löcher.

Kein Loch erzeugt keine Löcher.

Gewindelöcher erstellt Gewindelöcher.

Gedrehte Löcher

Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.

Löcher in

Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung
