Stirnplattenstoß Typ 2 (124)
Stirnplattenstoß Typ 2 (124) verbindet zwei Träger oder zwei Stützen mit Hilfe von geschraubten Fußplatten. Zudem können Steifen und Ringbleche erstellt werden.
Erzeugte Objekte
-
Fußplatten
-
Ringbleche
-
Steifen
-
Schrauben
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Runde Stirnplatten zur Verbindung von zwei Trägern. Steifen werden erstellt. |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil aus.
-
Wählen Sie das Nebenteil aus.
Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.
Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Fußplatte |
|
2 |
Rohrsteifen |
Registerkarte Abbildung
Stirnplattenstoß Typ 1
Registerkarte Teile
Auf der Registerkarte Teile bestimmen Sie die Eigenschaften von Fußplatte, Ringblech und Steife.
Teile
| Option | Beschreibung |
|---|---|
|
Fußplatte |
Dicke und Breite der Fußplatte. |
|
Ringblech 1, Ringblech 2 |
Dicke und Breite der Ringbleche. |
|
Rohrsteifen 1, Rohrsteifen 2 |
Dicke, Breite und Höhe der Rohrsteifen. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Registerkarte Parameter
Legen Sie auf der Registerkarte Parameter die Form und die Position der Fußplatte, die Anzahl der Steifen und die Abmessungen des Eckschnitts fest.
Steifen
| Option | Beschreibung |
|---|---|
|
Anzahl Steifen |
Definieren Sie, wie viele Steifen erstellt werden sollen. Die Komponente erstellt zwischen den einzelnen Steifen jeweils eine Schraube. Somit entspricht die Anzahl der Schrauben der Anzahl der Steifen. |
|
|

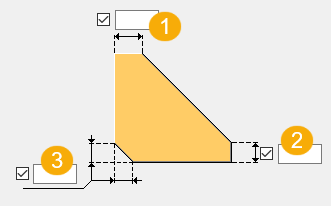

Definieren Sie die Abmessungen des Steifeneckschnitts:
|
|
|
Definieren Sie die Schweißnahtlücke zwischen den Teilen und den Fußplatten. |
Fußplattenform
| Option | Beschreibung |
|---|---|
|
|
Runde Fußplatte |
|
|
Quadratische Fußplatte |
Plattentyp
Wählen Sie den Blechtyp aus.
Fußplattenrichtung
| Option | Beschreibung |
|---|---|
|
|
Erstellt die Fußplatten lotrecht zum Hauptteil. |
|
|
Erstellt die Fußplatten lotrecht zum Nebenteil. |
|
|
Erstellt die Fußplatten in einem Winkel, der dem halben Winkel zwischen Haupt- und Nebenteilen entspricht. |
|
|
Erstellt die Fußplatten parallel zum Verbindungssymbol. |
Überlappung
| Beschreibung | |
|---|---|
|
1 |
Abstand zwischen dem Teilflansch und dem Blechflansch. |
Verwenden zusätzlicher Komponenten
Sie können zusätzliche System- oder benutzerdefinierte Komponenten verwenden, um das Stützenende oder die Fußplatte zu ändern. Beispielsweise können Sie spezielle Verstärkungsbleche, Schweißvorbereitungen und Schweißzugangslöcher am Stützenende erstellen.
Wenn Sie zusätzliche System- oder Benutzerdefinierte Komponenten verwenden, müssen Sie die Eigenschaften des Stützenendes oder der Fußplatte in der jeweiligen zusätzlichen Komponente verwalten. Bei der Verwendung mehrerer Komponenten können mehrere Schweißnähte und Schnitte vorhanden sein.
| Option | Beschreibung |
|---|---|
|
Komponente |
Wählen Sie eine systemeigene oder eine benutzerdefinierte Komponente aus dem Anwendungen und Komponenten-Katalog aus. |
|
Attribute |
Wählen Sie eine Attributdatei für die Komponente aus. |
|
Eingabe |
Legen Sie fest, für welche Teile die ausgewählte Komponente angewandt wird.
|
Registerkarte Schrauben

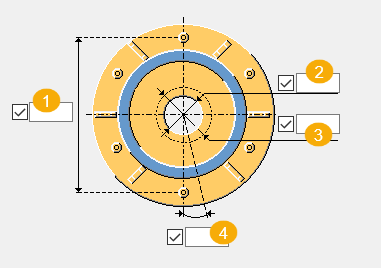

Legen Sie auf der Registerkarte Schrauben die Schraubeneigenschaften, den Durchmesser der inneren Platte und den Schraubenwinkel fest.
| Beschreibung | Standard | |
|---|---|---|
|
1 |
Durchmesser der kreisförmigen Schraubenanordnung |
|
|
2 |
Fußplatte 1 Innendurchmesser Erstellt ein zentriertes Loch in der Fußplatte 1 |
Hauptteildurchmesser plus Toleranz |
|
3 |
Fußplatte 2 Innendurchmesser Erstellt ein zentriertes Loch in der Fußplatte 2 |
Nebenteildurchmesser plus Toleranz |
|
4 |
Schraubenwinkel (in Grad) |
Grundlegende Schraubeneigenschaften
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Durchmesser |
Schraubendurchmesser. |
Die verfügbaren Größen sind im Schraubengarniturkatalog definiert. |
|
Schraubennorm |
Die innerhalb der Komponente zu verwendende Schraubennorm. |
Die verfügbaren Normen sind im Schraubengarniturkatalog definiert. |
|
Lochspiel |
Das Spiel zwischen Schraube und Loch. |
|
|
Gew. im Material |
Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden. |
Ja |
|
Baustelle/Werkstatt |
Ort, wo die Schrauben montiert werden sollen. |
Baustelle |
Schraubengarnitur
Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.
Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.
Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.
Verlängerung der Schrauben
Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Entwurf
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
