Winkel (116)

Winkel (116) verbindet einen Träger mit einem Träger oder eine Stütze mit einem Winkel.

Erstellte Objekte

Winkel (1 oder 2)
Schrauben
Schnitte

Anwendung


Situation	Beschreibung
	Winkelverbindung mit einem Trägersteg.
	Winkelverbindung mit einem Trägersteg. Der Nebenträger ist geneigt.
	Winkelverbindung mit einem Stützenflansch.
	Winkelverbindung mit einem Stützenflansch. Der Nebenträger ist geneigt.

Auswahlreihenfolge

Wählen Sie das Hauptteil (Träger oder Stütze) aus.
Wählen Sie das Nebenteil aus (Träger).

Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.

Teilidentifikationsschlüssel


	Teil
1	Winkel

Registerkarte Abbildung

Über die Registerkarte Abbildung legen Sie Maße und Lage des Winkels fest.

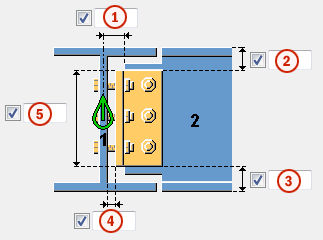

Abmessungen


	Beschreibung	Standard
1	Schnittlänge für das Nebenteil.
2	Oberer Randabstand zwischen Winkel und Oberkante Nebenträger. Die Position der Winkeloberkante verändert die Winkelhöhe. Durch einen positiven Wert wird die obere Position näher in Richtung Mittelpunkt des Trägers verschoben und verringert somit die Winkelgröße. Durch negative Werte wird der Winkel vergrößert.	Wird kein Wert eingegeben, definieren die Schrauben und Schraubenrandabstände die Größe des Winkels.
3	Unterer Randabstand zwischen Winkel zur Unterkante Nebenträger. Der Abstand zur Unterkante des Winkels beeinflusst die Höhe des Winkels. Durch einen positiven Wert wird die obere Position näher in Richtung Mittelpunkt des Trägers verschoben und verringert somit die Winkelgröße. Durch negative Werte wird der Winkel vergrößert.	Wird kein Wert eingegeben, definieren die Schrauben und Schraubenrandabstände die Größe des Winkels.
4	Spalt zwischen dem Hauptteil und dem Winkel.
5	Höhe des Winkels.

Position des Winkels


Option	Beschreibung
	Standard Winkel werden an der Vorder- und Rückseite erstellt. AutoDefaults kann diese Option ändern.
	Ein Winkel an der Vorderseite wird erstellt.
	Winkel werden an der Vorder- und Rückseite erstellt.
	Ein Winkel an der Rückseite wird erstellt.

Registerkarte Teile

Verwenden Sie die Registerkarte Teile, um die Eigenschaften des Winkels festzulegen.

Winkel


Teil	Beschreibung
L-Profil	Definieren Sie das Winkelprofil durch Auswahl im Profilkatalog.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Registerkarte Ausklinkung

Verwenden Sie die Registerkarte Ausklinkung, um Ausklinkungen für den Nebenträger zu erzeugen und die Eigenschaften dieser Einschnitte zu kontrollieren.

BCSA-Ausklinkung

Legen Sie fest, ob die Ausklinkung gemäß BCSA-Spezifikationen (British Constructional Steelwork Association) erstellt wird.


Option	Beschreibung
Standard	Ausklinkungsabmessungen
Ja	Erstellt eine 50-mm-Ausklinkung für einfache Träger-an-Träger-Verbindungen.
Nein	Legen Sie die Ausklinkungsmaße mit den Optionen auf der Registerkarte Ausklinkung fest.

Einschnittmaße

Legen Sie die oberen und unteren Abmessungen der Ausklinkung fest, wenn Sie die Option BCSA Ausklinkung auf Nein festgelegt haben.


	Beschreibung
1	Vertikales Ausklinkungsmaß.
2	Horizontales Ausklinkungsmaß.

Ausklinkungsform

Legen Sie die Ausklinkungsform für die Ober- und Unterseite des Nebenträgers fest.


Option	Option	Beschreibung
		Standard Erstellt eine senkrechte Ausklinkung auf der Ober- oder Unterseite des Nebenträgers. AutoDefaults kann diese Option ändern.
		Keine Bearbeitung
		Erstellt eine senkrechte Ausklinkung auf der Ober- oder Unterseite des Nebenträgers. Legen Sie die Ausklinkungsmaße fest. Bei Träger-an-Träger-Verbindungen mit geneigtem Nebenträger wird die Tiefe wie in der Abbildung dargestellt gemessen.
		Erstellt auf beiden Seiten des Nebenteils eine Ausklinkung. Legen Sie die Ausklinkungsmaße fest.
		Erstellt auf beiden Seiten des Nebenträgers eine Ausklinkung mit Eckschnitt. Definieren Sie die Abmessungen der Bearbeitung.
		Erstellt einen Streifen. Definieren Sie die Länge des Streifens. Die Flansche werden vollständig geschnitten.
		Erstellt einen speziellen senkrechten Bearbeitungstyp. Legen Sie die Ausklinkungsmaße fest. Die Ausklinkung ist senkrecht zum Nebenträger. Für die Länge oder Tiefe gibt es keine Standardwerte.

Einschnittseite

Legen Sie die Seite des Nebenträgers fest, auf der die Ausklinkung erstellt wird. Sie können die Seite jeweils für die Ober- und Unterseite des Nebenträgers festlegen.


Option	Beschreibung
	Standard Erstellt auf beiden Seiten Ausklinkungen. AutoDefaults kann diese Option ändern.
	Erstellt auf beiden Seiten Ausklinkungen.
	Erstellt auf der linken Seite eine Ausklinkung.
	Erstellt auf der rechten Seite eine Ausklinkung.

Registerkarte Schrauben

Verwenden Sie die Registerkarte Schrauben, um die Schraubeneigenschaften festzulegen. Die vertikale Position der Schrauben im Hauptteil muss an der vertikalen Position der Schrauben im Nebenteil ausgerichtet werden. Vertikale Schrauben können nicht versetzt werden.

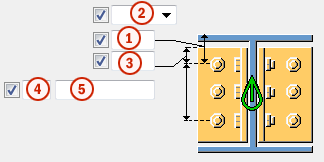

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

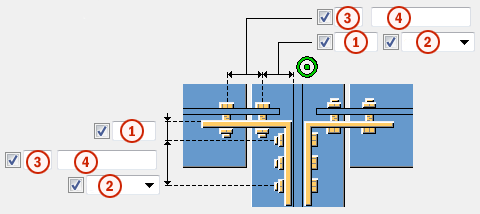

Abmessungen Schraubengruppe


	Beschreibung
1	Schraubenrandabstand.
2	Ort, wo die Schrauben montiert werden sollen.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schnittlänge

Legt die Tiefe fest, in der Tekla Structures nach den Querschnitten der verschraubten Teile sucht. Damit können Sie bestimmen, ob die Schraube einen oder zwei Flansche verbindet.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
