Firststoß Typ 2 (106)

Firststoß Typ 2 (106) verbindet zwei Riegel am Scheitelpunkt eines Tragwerkrahmens miteinander. Die Komponente kann auch in anderen ähnlichen Situationen verwendet werden.

Erzeugte Objekte

Stirnplatten
Voutenbleche
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung

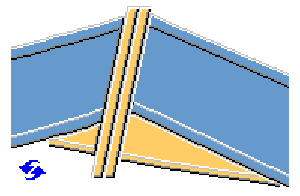

	Über zwei Stirnplatten miteinander verbundene Riegel. Die Voutenbleche werden erstellt.

Einschränkungen

Bei beiden Riegeln muss es sich um I-Profile mit gleichem Profil handeln.
Die Stege der Riegel müssen in derselben vertikalen Ebene liegen.
Die Voutenbleche werden mit einheitlicher Bemessungstiefe erstellt.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus.
Wählen Sie das Nebenteil aus.

Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

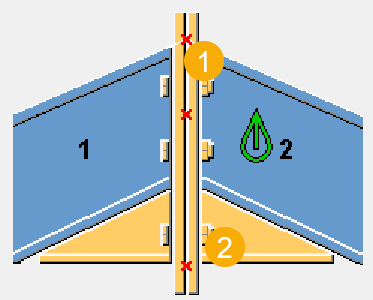

Teilerkennung


	Beschreibung
1	Stirnplatte
2	Voutenblech

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

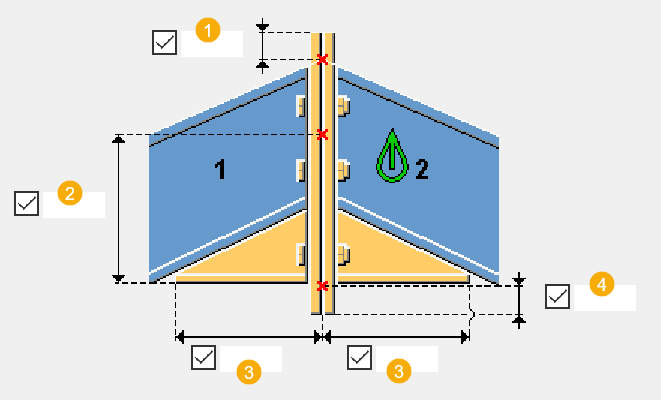

Abmessungen/Bemaßungen


	Beschreibung
1	Abmessung der Stirnplatte über dem Schnittpunkt zwischen den oberen Riegelflanschen
2	Vouten-Höhe Vertikaler Abstand zwischen Schnittpunkt Mittellinie Hauptriegel – vertikale Stirnplatten-Trennlinie und Schnittpunkt unterer Flansch Voutenblech – vertikale Stirnplatten-Trennlinie.
3	Horizontale Abmessung zwischen Kante Voutenblech und vertikale Stirnplatten-Trennlinie
4	Mindestabmessung der Stirnplatte unter dem Schnittpunkt zwischen den Voutenflanschen Die tatsächliche Abmessung ist gegebenenfalls durch Aufrundung der Länge der Stirnplatten größer.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung
Stirnplatten	Dicke, Breite und Höhe der Stirnplatte
Vouten, Steg	Dicke und Breite der Voute
Vouten, Flansch	Dicke und Breite der Voute
Voute, Profil	Wählen Sie das Profil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Registerkarte Parameter

Auf der Registerkarte Parameter können Sie die Positionen der Stirnplatten definieren.

Position der Stirnplatte


Option	Beschreibung
	Standard Stirnplatten auf Winkelhalbierung zwischen den beiden Riegeln. Die Voutenbleche werden im gleichen Winkel wie die Stirnplatten platziert. AutoDefaults kann diese Option ändern.
	Die Stirnplatten werden vertikal platziert.
	Stirnplatten auf Winkelhalbierung zwischen den beiden Riegeln.

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
3	Anzahl der Schrauben.
4	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Bohrungen

Verwenden Sie die Registerkarte Bohrungen, um die Galvanisierungslöcher in den Stirnplatten festzulegen.


Option	Beschreibung
Schraubennorm	Wählen Sie die Schraubennorm aus.
Schraubentyp	Wählen Sie den Schraubentyp aus, um die Position festzulegen, an der die Schrauben angebracht werden sollen.
Daten lesen aus	Sie können die Definitionsdatei sinkholes.dat verwenden, um die Standardwerte für horizontale und vertikale Versätze und die Durchmesser für obere und untere Löcher zu spezifizieren. Die Datei wird in der folgenden Reihenfolge gesucht: Gemeinsamer Systemstahlordner Umgebung (..\Environments\common\system\Steel), Modellordner, die Ordner `XS_FIRM`, `XS_PROJECT` und `XS_SYSTEM`. Sie können auch die Löcher im Komponenten-Dialogfeld definieren.

Anzahl Löcher

Bei der Mitte einer Bohrungsgruppe handelt es sich um den Mittelpunkt des Trägers und der Voute (falls letztere vorhanden ist). Die Lochgruppen bestehen aus 0, 1, 2 oder 4 Löchern.


Option	Beschreibung
	Standard Keine Löcher AutoDefaults kann diese Option ändern.
	Keine Löcher
	1 Loch
	2 Löcher
	4 Löcher

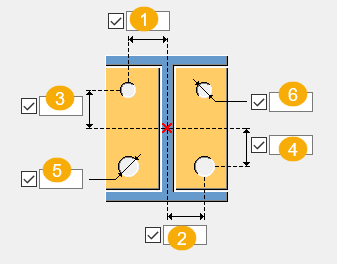

Lochpositionen



1	Horizontaler Abstand zwischen Mittelpunkt Stirnplatte und oberem Loch.
2	Horizontaler Abstand zwischen Mittelpunkt Stirnplatte und unterem Loch.
3	Vertikaler Abstand zwischen Mittelpunkt Stirnplatte und oberem Loch.
4	Vertikaler Abstand zwischen Mittelpunkt Stirnplatte und unterem Loch.
5	Durchmesser des unteren Lochs.
6	Durchmesser des oberen Lochs.

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
