Fangen in orthogonalen Richtungen
Mit dem Werkzeug Orthogonal können Sie orthogonale Punkte in Modellen und in Zeichnungen fangen. Wenn Sie Objekte erstellen, für die mehrere Punkte gepickt werden müssen, können Sie orthogonale Richtungen relativ zu den beiden zuvor gepickten Punkten fangen.
Anmerkung:
Das Werkzeug Orthogonal hat die niedrigste Priorität unter den Fangpunkten.
Auch wenn Sie das Werkzeug Orthogonal aktiviert haben, aber Tekla Structures einen anderen möglichen Fangpunkt als einen orthogonalen Punkt erkennt, verwendet Tekla Structures den gefundenen Fangpunkt anstelle des orthogonalen Fangpunkts. Wenn keine anderen möglichen Fangpunkte gefunden werden, dann verwendet Tekla Structures den orthogonalen Fangpunkt.
Aktivieren des Werkzeugs Orthogonal
Damit Sie orthogonale Richtungen fangen können, muss das Werkzeug Orthogonal aktiviert sein. Der Buchstabe O in der Statusleiste am unteren Rand des Hauptfensters von Tekla Structures zeigt an, dass Orthogonal aktiv ist.
Wenn Orthogonal nicht aktiv ist
-
aktivieren Sie das Werkzeug mit der Taste O.
-
Sie können auch auf klicken und das Kontrollkästchen Orthogonal aktivieren.
Fangen von Orthogonalpunkten
Verwenden Sie das Werkzeug Orthogonal, um den nächstgelegenen orthogonalen Punkt auf der Ebene zu fangen (0, 45, 90, 135, 180 Grad, usw.). Der Mauszeiger rastet automatisch in der gegebenen Richtung an Positionen in gleichmäßigen Abständen ein. Diese Funktion ist zum Beispiel nützlich, wenn Sie Bezeichnungen konsistent an genauen Positionen in einer Zeichnung platzieren müssen.
-
Führen Sie einen Befehl aus, für den Punkte gepickt werden müssen.
Beginnen Sie beispielsweise mit dem Erstellen eines Trägers. Tekla Structures zeigt ein Winkelsymbol an, um die aktuelle Fangrichtung anzugeben.
Die Fanggenauigkeit hängt vom aktuellen Vergrößerungsfaktor ab.
Das Winkelintervall hängt von den Einstellungen im Dialogfeld Fangeinstellungen für Modell ab.
-
Klicken Sie mit der linken Maustaste, um die Fangposition zu bestätigen.
Tekla Structures erstellt das Objekt. Zum Beispiel:
Fangen in orthogonaler Richtung relativ zu zuvor gepickten Punkten
Wenn Sie Objekte erstellen, bei denen Sie mehr als zwei Punkte picken müssen – bspw. Polyträger oder Konturbleche –, können Sie in relativ zu den beiden zuvor gepickten Punkten orthogonalen Richtungen fangen. Dies ist beispielsweise nützlich, wenn Sie eine rechteckige Platte erstellen möchten, die sich in der Ansichtsebene befindet, jedoch nicht entlang der x- und y-Achsen ausgerichtet ist.
-
Bewegen Sie den Mauszeiger im Modell, um das Winkelsymbol anzuzeigen.

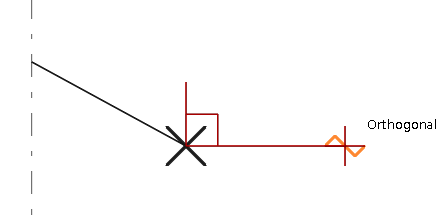

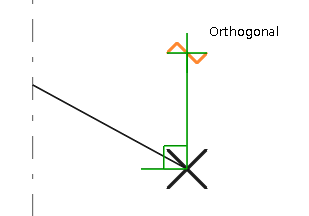

Wenn der Fang orthogonal zu einer Arbeitsebenenachse ist, entspricht die Farbe des Winkelsymbols der Farbe der Arbeitsebenenachse: Rot für die X-Achse, Grün für die Y-Achse und Blau für die Z-Achse.

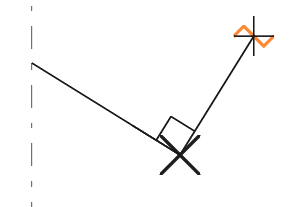

Wenn der Fang orthogonal zu den vorherigen Punkten liegt, ist das Winkelsymbol schwarz.
-
Picken Sie die weiteren Punkte.

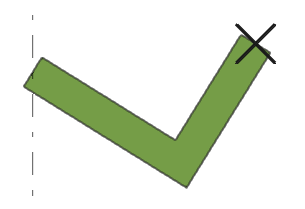

Tekla Structures erstellt das Objekt. Zum Beispiel:
Einstellungen für das Werkzeug orthogonal
Verwenden Sie die Einstellungen im Dialogfeld Fangeinstellungen, um das Winkelintervall für Orthogonal festzulegen. Verwenden Sie eine der Optionen Winkelintervall und Benutzerdefinierte Winkel.
Der Standardwert für Winkelintervall beträgt 90 Grad.
