Gebäudehierarchie

Mit Hilfe der Gebäudehierarchie können Sie eine Lage-Aufgliederung in Ihrem Modell definieren. Die Gebäudehierarchie hat eine Standardhierarchiestruktur: Projekt > Standort > Gebäude > Ebene > Raum. Sie können dem Modell Ebenen und Räume hinzufügen, indem Sie sie entweder aus einem Referenzmodell importieren oder direkt in Ihrem Modell erstellen. Eine Ebene ist eine horizontale Ebene auf einer bestimmten Höhe innerhalb eines Gebäudes. Räume sind Volumen, die innerhalb eines Gebäudes bestimmte Funktionen haben.

Um eine Gebäudehierarchie zu erstellen, setzen Sie die erweiterte Option XS_USE_INTEGRATED_BUILDING_HIERARCHIES auf TRUE. Standardmäßig ist die erweiterte Option auf FALSE eingestellt.

Sobald Sie die erweiterte Option auf TRUE gesetzt haben, speichern Sie das Modell und öffnen Sie es erneut, um die Änderung zu übernehmen. Zum Öffnen des Dialogfelds Gebäudehierarchie klicken Sie im Menüband auf der Registerkarte Verwalten auf Gebäudehierarchie.

Die definierte Gebäudehierarchie und die Objektpositionen in der Hierarchie sind für alle Benutzer des Modells gleich. Die Gebäudehierarchie wird beim Tekla Model Sharing mit freigegeben.

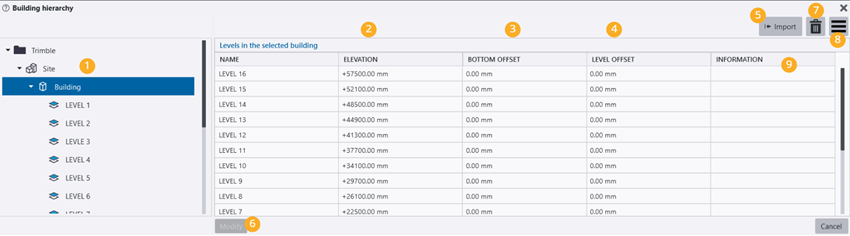

Verwendung des Dialogfelds Gebäudehierarchie


	Beschreibung
1	Die Standardhierarchiestruktur ist Projekt > Standort > Gebäude > Ebene > Raum. Sie können den Namen des Projekts in Datei > Projekteigenschaften definieren. Die Namen und Eigenschaften von Baustellen, Gebäuden, Ebenen und Räumen können Sie in der Tabelle im Dialogfeld Gebäudehierarchie ändern. Bei Auswahl des Projekts in der hierarchischen Verzeichnisstruktur wird die Baustelle in der Tabelle angezeigt. Bei Auswahl der Baustelle in der hierarchischen Verzeichnisstruktur wird das Gebäude in der Tabelle angezeigt. In der Hierarchie kann ein Gebäude angegeben werden. Ein Gebäude hat eine oder mehrere Ebenen. Bei Auswahl des Gebäudes in der hierarchischen Verzeichnisstruktur werden die Ebenen des ausgewählten Gebäudes in der Tabelle angezeigt. Eine Ebene ist eine horizontale Ebene auf einer bestimmten Höhe. Die Ebenenhöhe ist in vielen Fällen vom Architekten festgelegt, und sie definiert oft die Höhe des Fertigfußbodens. Die Ebene wird in IFC als ein Gebäudegeschoss dargestellt. Bei Auswahl einer Ebene in der hierarchischen Verzeichnisstruktur werden die Räume auf der ausgewählten Ebene angezeigt. Räume sind Volumina, die bestimmte Funktionen, wie z. B. Räume, innerhalb eines Gebäudes bereitstellen. Ein Raum wird automatisch der nächsten darunter gelegenen Ebene zugewiesen. Nicht zugewiesene Räumen eines Modells werden in einem separaten Ordner der hierarchischen Baumstruktur angezeigt.
2	Definieren Sie die Ebenenhöhe.
3	Modellobjekte werden gemäß der Höhe im Modell den Ebenen zugewiesen. Verwenden Sie den unteren Versatz, um einen bestimmten Abstand unter einer Ebene zu definieren. Objekte innerhalb des definierten Abstands werden der Ebene zugewiesen, auf die sich der Abstand bezieht. Standardmäßig werden Objekte automatisch mit der nächstgelegenen Ebene unter ihnen zugewiesen.
4	Der Höhenversatz definiert die Entwurfsebene. Bei Stahlkonstruktionen ist dies normalerweise Top of Steel (TOS).
5	Öffnen Sie das Gebäudehierarchie importieren Dialogfeld zum Importieren einer Gebäudehierarchie aus einem Referenzmodell.
6	Klicken Sie auf Ändern, um die Objekte zu ändern, für die Sie die Eigenschaften in der Tabelle bearbeitet haben.
7	Löschen Sie die ausgewählte Ebene und Räume aus der Tabelle.
8	Wählen Sie aus, welche Spalten in der Tabelle angezeigt werden sollen. Diese Spaltenauswahl wird verwendet, wenn Sie das Dialogfeld Gebäudehierarchie das nächste Mal öffnen.
9	Geben Sie bei Bedarf zusätzliche Informationen zur Ebene ein.

Ebenen und Räume aus einem Referenzmodell importieren

Sie können Ebenen und Räume aus einem Referenzmodell importieren. Wenn bereits Ebenen und Räume im Dialogfeld Gebäudehierarchie vorhanden sind, werden diese durch die importierten Ebenen und Räume ersetzt.

Wenn das Referenzmodell, aus dem Sie die Ebenen und Räume importieren möchten, bereits in Ihrem Modell enthalten ist, fahren Sie mit Schritt 4 fort.

Um ein Referenzmodell in Ihr Modell einzufügen, klicken Sie auf Datei > Importieren > Referenzmodell einfügen.
Im Dialogfeld Modell hinzufügen klicken Sie auf Durchsuchen und wählen das Referenzmodell aus der Liste aus.
Klicken Sie auf Modell hinzufügen.
Klicken Sie im Menüband auf Verwalten > Gebäudehierarchie, um das Gebäudehierarchie Dialogfeld zu öffnen.
Klicken Sie auf die Import Schaltfläche im Gebäudehierarchie Dialogfeld.
Wählen Sie das Referenzmodell aus, aus dem Sie die Ebenen und Räume importieren möchten.

Im Feld Name des Referenzmodells können Sie Zeichen eingeben, um eine Liste der verfügbaren Referenzmodelle für das eingegebene Zeichen abzurufen. Alternativ dazu können Sie das Modell im Seitenbereich Referenzmodelle oder im Modell auswählen. Bei Auswahl eines Modells vergewissern Sie sich, dass der Selektionsschalter Referenzmodelle auswählen aktiviert ist.

Der Name des ausgewählten Referenzmodells wird im Feld Name des Referenzmodells gezeigt.
Wählen Sie die niedrigste Ebene aus, die aus der Gebäudehierarchie importiert wird, entweder Ebene oder Raum.
Klicken Sie auf Import.

Wenn das Modell bereits über eine Gebäudehierarchie verfügt, Tekla Structures wird ein Dialogfeld zum Ersetzen der vorhandenen Hierarchie angezeigt.

Wenn Sie auf Ersetzen klicken, werden die Ebenen und Räume wie folgt ersetzt:
- Bei der Auswahl von Ebene in Niedrigste Ebene für den Import aus der Gebäudehierarchie werden die Ebenen durch die importierten Ebenen ersetzt.
- Bei der Auswahl von Räume in Niedrigste Ebene für den Import aus der Gebäudehierarchie werden sowohl Ebenen als auch Räume durch die importierten Ebenen und Räume ersetzt.
Die importierten Ebenen und Zwischenräume werden im Gebäudehierarchie Dialogfeld angezeigt. Um Sie im Modell sichtbar zu machen, vergewissern Sie sich, dass in den Anzeigeeinstellungen Gebäudehierarchie und Räume ausgewählt sind, und klicken Sie auf Ansichtseigenschaften > Anzeige.

Wenn Sie die Kontrollkästchen Gebäudehierarchie und Räume in den Anzeigeeinstellungen deaktivieren und auf Ändern klicken, werden die importierten Ebenen und Räume weiterhin im Modell angezeigt. Über den Befehl Ansicht neu zeichnen aktualisieren Sie die Ansicht.

Ebenen erstellen

Ebenen sind horizontale Ebene auf einer bestimmten Höhe innerhalb eines Gebäudes.

Klicken Sie auf dem Menüband auf Verwalten > Ebene.

Mit Tekla Structures zeigen Sie die Ebeneneigenschaften im Eigenschaftenbereich an.
Wählen Sie einen Punkt auf der Ebenenhöhe im Modell, oder geben Sie die Höhe im Eigenschaftenbereich ein. Dann klicken Sie im Eigenschaftenbereich auf die Schaltfläche Ebene einfügen.
Um eine weitere Ebene zu erstellen, wählen Sie einen anderen Punkt. Um die Erstellung von Ebenen zu beenden, drücken Sie Esc.

Räume erstellen

Räume sind Volumina, die bestimmte Funktionen, wie z. B. einen Raum, innerhalb eines Gebäudes bereitstellen. Ein Raum wird automatisch der nächsten darunter gelegenen Ebene zugewiesen. Nicht zugewiesene Räume sind Räume, die keiner Ebene zugewiesen sind.

Klicken Sie auf dem Menüband auf Verwalten > Räume.

Mit Tekla Structures zeigen Sie die Raumeigenschaften im Eigenschaftenbereich an.
Picken Sie den ersten Begrenzungspunkt für den Raum im Modell.
Picken Sie den zweiten Begrenzungspunkt für den Raum.
Picken Sie den nächsten Begrenzungspunkt für den Raum.
Um den Raum zu erstellen, klicken Sie die mittlere Maustaste.

Die erstellten Räume werden im Dialogfeld Gebäudehierarchie unter den Ebenen aufgeführt, denen sie zugewiesen sind.

Ebenen und Räume verwalten

Sie können Ebenen und Räume im Dialogfeld Gebäudehierarchie oder im Eigenschaftenbereich verwalten.


Ziel	Vorgehensweise
Höhen- und Raumeigenschaften ändern	Ändern Sie die Ebenen- und Raumeigenschaften in der Tabelle im Dialogfeld Gebäudehierarchie oder im Eigenschaftenbereich. Die geänderten Eigenschaften werden gelb hervorgehoben. Klicken Sie auf Ändern, um die Änderungen im Modell zu übernehmen. Wenn Sie die Höhe einer Ebene ändern und dieser Ebene Objekte zugewiesen sind, zeigt Tekla Structures ein Dialogfeld an, in dem Sie auswählen müssen, ob Sie nur die Ebene oder die Ebene und die ihr zugewiesenen Objekte verschieben möchten.
Modellansichten für neue Ebenen automatisch erstellen	Stellen Sie die erweiterte Option XS_AUTOMATICALLY_CREATE_VIEW_FOR_NEW_LEVELS auf `TRUE` ein.
Definieren Sie IFC-Exporteigenschaften für Räume im Eigenschaftenbereich	Wählen Sie einen Raum im Modell aus. Ist der Eigenschaftenbereich nicht geöffnet, doppelklicken Sie im Modell auf die Schweißnahtbezeichnung. Definieren Sie die Eigenschaften für IFC Export: Wählen Sie den Wert IFC Entity aus: Bei `IfcSpace` wird der Raum exportiert. Das ist die Standardeinstellung. Bei `None` wird der Raum nicht exportiert. Bei `Auto` wird der Standardwert verwendet. Wählen Sie den Wert Subtype (IFC4) für `IfcSpace` aus. Standardmäßig ist der Untertyp `NOTDEFINED` eingestellt. Definieren Sie den Wert Benutzerdefinierter Typ (IFC4). Stellen Sie hierzu Untertyp (IFC4) auf `USERDEFINED` ein. Klicken Sie auf Ändern, um die Änderungen anzuwenden.
Ebenen und Räume löschen	Zum Löschen wählen Sie eine Ebene oder einen Raum in der Tabelle im Dialogfeld Gebäudehierarchie aus und klicken Sie auf die Löschschaltfläche . Auch die Ebene bzw. der Raum werden aus dem Modell gelöscht. Sie können mehrere Ebenen oder Räume in der Tabelle auswählen, um sie gleichzeitig zu löschen.
Ansicht, welcher Ebene eine Baugruppe zugewiesen ist	Fragen Sie eine Baugruppe im Modell ab.
Ebenen und Räume im Modell einblenden und ausblenden	Aktivieren oder deaktivieren Sie in Ansichtseigenschaften > Anzeige die Kontrollkästchen Gebäudehierarchie und Räume.
Gebäudehierarchie-Objekte filtern	Verwenden Sie die Kategorie Lage-Aufgliederung, um Gebäudehierarchieobjekte je nach ihrer Lage zu filtern.

Ansichten auf ausgewählten Ebenen erstellen

Sie können Modellansichten der im Dialogfeld Gebäudehierarchieoder im Model ausgewählten Ebenen erstellen.

Klicken Sie auf der Registerkarte Ansicht auf Neue Ansicht > Auf ausgewählten Ebenen.
Wählen Sie im Dialogfeld Gebäudehierarchie oder im Modell Ebenen aus.
Im Dialogfeld Ansichten auf ausgewählten Ebenen erstellen definieren Sie den Ansichtsnamen und wählen die Ansichtseigenschaften aus.
Wählen Sie aus, ob die Ansicht mit dem Ebenenversatz erstellt wird.
Klicken Sie auf Erstellen.

Die erstellten Ansichten werden unter Vorhandene Ansichten aufgeführt. Wechseln Sie im Menüband zur Registerkarte Ansicht und klicken Sie auf Vorhandene Ansichten:

Beispiel: Gebäudehierarchie im Organizer

Mit dem Organizer können Sie die Gebäudehierarchie anzeigen, die Sie definiert haben.

Klicken Sie im Menüband auf Verwalten > Gebäudehierarchie, um das Gebäudehierarchie Dialogfeld zu öffnen.
Klicken Sie auf der Registerkarte Verwalten auf Organizer.
Wählen Sie im eingeblendeten Dialogfeld Synchronisation aus, um die Gebäudehierarchie im Organizer zu laden.

Die Gebäudehierarchie wird im oberen Bereich des Abschnitts Kategorien angezeigt und ist mit einem grünen Symbol versehen.

Wenn Sie Änderungen im Gebäudehierarchie Dialogfeld vornehmen, müssen Sie eine Synchronisierung im Organizer durchführen, um die Änderungen zu übernehmen Organizer.
Bei Bedarf können Sie manuell Änderungen in den Ebenen vornehmen, z. B. Baugruppen in eine andere Ebene verschieben.

Wählen Sie die Baugruppe im Modell aus, klicken Sie dann mit der rechten Maustaste auf die Zielebene in Organizer und klicken Sie auf den Befehl Ausgewählte Objekte verschieben. Synchronisieren Sie den Organizer.

Sie können die manuell vorgenommenen Änderungen entfernen. Wählen Sie die Kategorie aus, klicken Sie auf und wählen Sie Manuelle Änderungen verwalten aus. Wählen Sie die mit oder markierten, manuell hinzugefügten Objekte aus, klicken Sie mit der rechten Maustaste und wählen Sie Manuelle Änderungen entfernen aus. Synchronisieren Sie den Organizer.

Anmerkung:

Wenn Sie die Gebäudehierarchie in Ihrem Modell verwenden, verwendet der IFC-Export Gebäudehierarchieebenen, wenn die Räumliche Hierarchie aus Organizer Einstellung im Dialogfeld IFC-Export ausgewählt ist. Beachten Sie bitte, dass die im Organizer erstellten Hierarchien nicht gleichzeitig verwendet werden können.

Um die im Organizer erstellten Hierarchien im IFC-Export zu verwenden, stellen Sie XS_USE_INTEGRATED_BUILDING_HIERARCHIES auf FALSE ein.
