Echtzeit-Zusammenarbeit mit Live Collaboration für Tekla Structures (Vorschau)

Live Collaboration for Tekla Structures ermöglicht Ihnen eine Zusammenarbeit an 3D-Modellen in Echtzeit ohne Dateiexport oder -freigabe. Mit Live Collaboration kann ein Projektteam gemeinsam die in Tekla Structures und Trimble Connect vorgenommenen Arbeiten prüfen.

Anmerkung:

Live Collaboration for Tekla Structures wird als Preview-Funktion veröffentlicht. Bei Preview-Funktionen handelt es sich um produktionsreife Funktionen, die jedoch je nach Rückmeldung der Benutzer weiterentwickelt werden. Preview-Funktionen dienen vornehmlich zur Evaluierung, da sie einen alternativen Ansatz zu den üblichen Arbeitsabläufen darstellen. Wir empfehlen Ihnen, die Funktion in einer normalen Geschäftsumgebung zu testen und uns Ihr Feedback mitzuteilen. HINWEIS: Preview-Funktion können anhand des erhaltenen Feedbacks jederzeit erweitert, aktualisiert oder eingestellt werden. Die Preview-Version der Funktion wird ohne Mängelgewähr und ohne Gewährleistung oder Entschädigung seitens Trimble bereitgestellt.

In Trimble Connect ist Live Collaboration als Beta-Version gekennzeichnet.

Bei der Überprüfung können Tekla Structures-Benutzer Änderungen am Modell für andere Tekla Structures- und Trimble Connect-Benutzer in Echtzeit freigeben und die Änderungen und Navigation anderer Teilnehmer im eigenen Tekla Structures-Modell nachverfolgen. Modelländerungen sind für alle Projektbeteiligten sichtbar, aber jeder Benutzer kann nur sein eigenes Modell bearbeiten. In diesem Sinne werden den Benutzern die Modellobjekte der jeweils anderen Benutzer als Überlagerung auf den eigenen Modellobjekten in Tekla Structures angezeigt. Sie können diese jedoch nicht bearbeiten oder in programmeigene Tekla Structures Objekte konvertieren. Trimble Connect-Benutzer können ebenfalls Modelle freigeben, die im Trimble Connect-Projektspeicher abgelegt sind.

Bedenken Sie bitte, dass Folgende Elemente in der Version 2024 nicht in Live Collaboration für Tekla Structures freigegeben werden können:

Schnittebenen
Änderungen an den Teilfarben
Änderungen an der Teiletransparenz
verdeckte Teile
Messungen
Markups

Voraussetzungen für eine Live-Zusammenarbeitssitzung

Vor dem Start mit Live Collaboration müssen folgende Voraussetzungen erfüllt sein:

Ihr Tekla Structures-Modell muss mit einem Trimble Connect-Projekt verknüpft sein. Anleitungen finden Sie hier: Verknüpfen eines Tekla Structures-Modells mit einem Trimble Connect-Projekt .
Laden Sie die Beteiligten zum Trimble Connect-Projekt ein. Alle teilnehmenden Tekla Structures- bzw. Trimble Connect-Benutzer müssen Mitglieder desselben Trimble Connect-Projekts sein, um gemeinsam an der Live Collaboration-Sitzung teilnehmen zu können. Anleitungen finden Sie hier: Einladen von Benutzern.
Aktivieren Sie im Trimble Connect for Browser 3D-Viewer unter Einstellungen die Erweiterung Live Collaboration. Die Live-Collaboration-Funktionen werden dann verfügbar.

Eine Live Collaboration-Sitzung in Tekla Structures starten

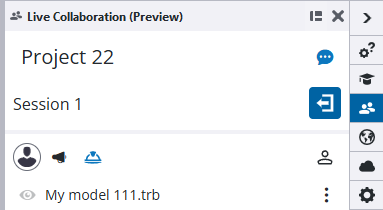

Im Seitenbereich von Tekla Structures klicken Sie auf , um Live Collaboration zu öffnen.
Um eine Live-Kollaborationssitzung zu starten, klicken Sie auf die Eine Sitzung starten oder einer Sitzung über eine Verknüpfung beitreten Schaltfläche.

Bei Bedarf können Sie einen Namen für die Sitzung eingeben. Andernfalls besteht der Sitzungsname aus Ihrem Benutzernamen und dem Datum der Sitzung.

Sitzungen können sowohl im Tekla Structures als auch im Trimble Connect for Browser 3D-Viewer gestartet werden. Dieselben Sitzungen werden in der Liste der Sitzungen im Live Collaboration Seitenbereich angezeigt, unabhängig von der Anwendung, in der die Sitzung gestartet wurde. Die teilnehmenden Tekla Structures- bzw. Trimble Connect for Browser-Benutzer können dann der Sitzung beitreten.

Sie können an jeder der Sitzungen teilnehmen, die im Seitenbereich sichtbar sind. Die Modellnamen, die Namen der Mitwirkenden und die verwendeten Anwendungsnamen sind für jeden Mitwirkenden sichtbar. Um einer vorhandenen Sitzung beizutreten, klicken Sie neben dem Namen der Sitzung auf .

Mitwirkende können derselben Sitzung mehrmals von verschiedenen Anwendungen, Geräten oder über verschiedene Instanzen derselben Anwendung beitreten. Bei Bedarf können Sie auch den Link der Sitzung freigeben, z. B. in einer Kalendereinladung oder in einer E-Mail.

Beachten Sie, dass die Sitzungen immer innerhalb eines einzelnen Trimble Connect Projekts stattfinden. Um das Projekt zu ändern, in dem Trimble Connect die Sitzung stattfindet, heben Sie zunächst die Verknüpfung des Tekla Structures Modells mit dem aktuellen Trimble Connect Projekt auf Datei > Trimble Connect > Von Zusammenarbeit ausschließen. Verknüpfen Sie das Tekla Structures Modell anschließend mit einem anderen Trimble Connect Projekt.
Wenn die Sitzung begonnen hat, klicken Sie auf Freigeben, um Ihr Modell zur Sitzung hinzuzufügen und für andere Mitwirkende sichtbar zu machen.

Beginnen Sie mit der Arbeit am Modell, oder folgen Sie anderen Mitwirkenden.


Ziel	Vorgehensweise
Verfolgen Sie die Kamerabewegungen anderer Mitarbeiter im Modell	Ist die Modellprojektion eines Teilnehmers auf Perspektive eingestellt, werden dessen Kamerabewegungen den anderen Teilnehmern mit einem Helmkopf-Symbol und dem jeweiligen Benutzernamen angezeigt. Bei orthogonaler Modellprojektion wird den anderen Teilnehmern in der 3D-Ansicht kein Helmkopf-Symbol angezeigt.
Aktionen im Modell über den Seitenbereich steuern	Nehmen Sie im Live Collaboration-Seitenbereich folgende Schritte vor: Um einem anderen Mitarbeiter im Modell zu folgen, klicken Sie auf die Schaltfläche Folgen neben dem Namen des Mitwirkenden. Das Profilbild erhält eine blaue Hervorhebung. Um Ihrem Mitarbeiter nicht mehr zu folgen, klicken Sie erneut auf das Profilbild. Um andere Teilnehmer in den Zuschauermodus zu versetzen, klicken Sie auf die Schaltfläche Andere Teilnehmer in Zuschauermodus versetzen. Um das erzwungene Folgen zu beenden, klicken Sie auf . Zum Ausblenden der Helmkopf-Symbole der anderen Teilnehmer klicken Sie auf die Schaltfläche Avatare ausblenden. Um die Symbole wieder einzublenden, klicken Sie . HINWEIS: Folgendes funktioniert derzeit in Tekla Structures 2024 nicht: Um temporäre Änderungen im Modell auszublenden, wie Schnittebenen, Bezeichnungen, Bemaßungen, Maße und Änderungen der Teilfarben und der Teiltransparenz, klicken Sie auf die Privaten Raum öffnen Schaltfläche. Um den privaten Raum zu verlassen und Ihre Änderungen wieder einzublenden, klicken Sie auf . Um ein Modell in einer Sitzung auszublenden, klicken Sie auf die Ausblenden Schaltfläche neben dem Modellnamen. Um das Modell wieder einzublenden, klicken Sie auf . Zum Anpassen des Modells an die 3D-Ansicht klicken Sie auf die drei Punkte neben dem Modellnamen und auf An Ansicht anpassen. Um Feedback zu Live Collaboration zu geben und das Tool zu verbessern, klicken Sie oben rechts auf die Schaltfläche Feedback senden.
Derselben Sitzung im Trimble Connect for Browser 3D-Viewer beitreten	In Tekla Structures wählen Sie auf der Registerkarte Trimble Connect im Menüband For Browser > 3D-Ansicht aus, um den Trimble Connect for Browser-3D-Viewer zu öffnen. Treten Sie der Sitzung im 3D-Viewer bei.
Freigeben von Referenzmodellen	Tekla Structures kann lokal gespeicherte Referenzmodelle nicht in einer Sitzung freigeben. Achten Sie darauf, dass alle von Tekla Structures genutzten Referenzmodelle im Trimble Connect-Projekt verfügbar sind. Beteiligte, die der Sitzung von Trimble Connect aus beitreten, können allerdings während der Sitzung ein neues 3D-Modell innerhalb des Projekts freigeben.
Andere Mitwirkende zur Sitzung im Trimble Connect for Browser 3D-Viewer einladen	Klicken Sie im Trimble Connect for Browser-3D-Viewer auf die Schaltfläche Sitzungsverknüpfung kopieren, um den Link für die anderen Teilnehmer freizugeben. Die Mitarbeiter müssen Mitglieder des Trimble Connect Projekts sein, um an der Sitzung teilnehmen zu können.

Zum Verlassen der Sitzung klicken Sie auf .

Um zu einer Sitzung zurückzukehren, klicken Sie neben dem Sitzungsnamen auf .
Zum Löschen einer Sitzung klicken Sie neben dem Sitzungsnamen auf .

Beschränkungen von Live Collaboration in Tekla Model Sharing und im Multi-User-Modus

Es empfiehlt sich nicht, Live Collaboration mit Tekla Model Sharing zu nutzen. Tekla Model Sharing-Modelle werden dann zwar für Trimble Connect freigegeben, doch die Funktionsweise entspricht möglicherweise nicht den Erwartungen.

Live Collaboration ist nicht kompatibel mit dem Multi-User-Modus in Tekla Structures. Nur ein Benutzer in einem Multi-User-Modell kann einer Live Collaboration Sitzung beitreten, die nachfolgenden Mitglieder jedoch nicht.
