Exportieren einer Zeichnung im 2D-DWG- oder DXF-Format

Sie können Tekla Structures-Zeichnungen im 2D-DWG- und DXF-Format exportieren. Sie können mehrere Zeichnungen gleichzeitig exportieren.

Der DWG/DXF-Export arbeitet auf Objektbasis. Wenn Sie beispielsweise ein rechteckiges Teil exportieren, das mit Hilfe von verdeckten Linien gezeichnet ist, ist das Ergebnis ein rechteckiges Objekt, das mit einer gestrichelten Linie gezeichnet wird. Im alten linienbasierten DWG-Export besteht das Ergebnis aus mehreren kurzen Geraden. Schraffuren werden als Schraffurobjekte in CAD exportiert, nicht als separate Linien.

Beim Export von DWG-/DXF-Zeichnung haben Sie folgende Möglichkeiten:

einfaches Einrichten von Layern für verschiedene Objekte und Trennen der Bezeichnungsrahmen von dem Bezeichnungstext und den Führungslinien
Trennen verschiedener Teile voneinander mit Hilfe von Filtern
Verwenden von Layern, die mit Hilfe von Standard-CAD-Layer-Einstellungen vordefiniert wurden
Verwenden von Basispunkten und Modellkoordinaten
Einbetten von Bildern in die Exportdatei, sodass die Bilder nicht mehr als Links exportiert werden

Die Schriftartkonvertierung kommt beim Export von DWG-/DXF-Zeichnungen nicht zur Anwendung. Die daraus resultierenden Schriftarten entsprechen exakt den in Tekla Structures angezeigten Schriftarten.

Starten des DWG/DXF-Exports

Starten Sie den Export auf eine der folgenden Arten:
- Klicken Sie im Menü Datei auf Export > Zeichnungen, und wählen Sie die Zeichnungen aus der angezeigten Liste Dokument-Manager aus.
- Klicken Sie auf Zeichnungen & Listen > Dokument-Manager, wählen Sie die zu exportierenden Zeichnungen aus der Liste Dokument-Manager aus, und klicken Sie dann im Menü Datei auf Export > Zeichnungen.
- Klicken Sie auf Zeichnungen & Listen > Dokument-Manager, wählen Sie die zu exportierenden Zeichnungen aus der Liste Dokument-Manager aus, klicken Sie mit der rechten Maustaste und wählen Sie aus Export, oder klicken Sie unten auf die Schaltfläche Export . Beachten Sie, dass dieser Befehl nicht verfügbar ist, wenn Sie den Dokument-Manager im Zeichnungsmodus öffnen.
- Klicken Sie in einer geöffneten Zeichnung im Menü Datei auf Zeichnungen exportieren.
Klicken Sie auf Vorschau öffnen, um das Vorschaufenster anzuzeigen, in dem Sie die Zeichnung auch ändern können, wenn Sie viele Zeichnungen für den Export ausgewählt haben. Um die Vorschau zum ersten Mal anzuzeigen, klicken Sie auf Vorschau aktualisieren. Sie können die Vorschau erneut aktualisieren, indem Sie auf Vorschau aktualisieren klicken. Die Vorschau wird nicht automatisch aktualisiert, da dies eine längere Zeit dauern kann.

Definieren Sie Exporteinstellungen und exportieren Sie DWG- oder DXF-Dateien

In der Liste Speichern können Sie zuvor gespeicherte oder vordefinierte Exporteinstellungen laden. Wenn Sie geänderten Einstellungen für die zukünftige Verwendung unter einem anderen Namen speichern möchten, geben Sie einen Namen für die neue Einstellungsdatei ein, und klicken Sie auf Speichern.
Definieren Sie in Dateipfad den Speicherort für die exportierten DWG-Dateien.

Der Standardspeicherort für DWG/DXF-Dateien ist der aktuelle Modellordner. Der Standardordner für die generierten DWG/DXF-Dateien kann auch über die erweiterte Option XS_DRAWING_PLOT_FILE_DIRECTORY gesteuert werden. Sie können durch .\ den relativen Dateipfad vor dem Namen des Ausgabeordners angeben. Der angegebene Ausgabeordner wird in den Einstellungen gespeichert. Ordner nach Abschluss öffnen öffnet den Exportordner nach dem Export.
Wählen Sie aus der Liste Dateityp einen der Einträge DWG oder DXF aus.
Wählen Sie die für den Export zu verwendende DWG-Version aus. Es werden mehrere AutoCAD- oder DXF-Formate angeboten. Der Standardwert lautet 2010.

Definieren Sie ggf. weitere Einstellungen auf der Registerkarte Optionen:


Modellraumkoordinaten	Wählen Sie eine der folgenden Optionen aus: Lokal: Exportiert die Zeichnung in den Nullpunkt im CAD-Koordinatensystem. Diese Option verwendet die linke untere Ecke des ersten Ansichtsrahmens, um die lokalen Koordinaten festzulegen. Wenn der Rahmen erweitert wird, bewegt sich auch die Position. Modell: Verschiebt den Nullpunkt in Tekla Structures auf den CAD-Nullpunkt und dreht das CAD-Koordinatensystem in X- und Y-Koordinaten entsprechend. Z-Koordinaten werden nicht unterstützt. Basispunkt: <Name_des_Basispunkts>: Verschiebt den ausgewählten Basispunkt auf den CAD-Nullpunkt und dreht das CAD-Koordinatensystem entsprechend. Die Definition der Basispunkte erfolgt im Tekla Structures-Modell über Datei > Projekteigenschaften > Basispunkte. Z-Koordinaten werden nicht unterstützt. Basispunkte funktionieren nur in Modellansichten von Übersichtszeichnungen.
Dateipräfix Dateisuffix	Geben Sie für den Dateinahmen ein bestimmtes Präfix oder Suffix ein. Die Vorschau des Dateinamens ändert sich entsprechend. Der DWG-Export unterstützt die folgenden zeichnungsspezifischen erweiterten Optionen, die Sie verwenden können, um den Namen der exportierten Datei zu ändern: `XS_DRAWING_PLOT_FILE_NAME_A` `XS_DRAWING_PLOT_FILE_NAME_C` `XS_DRAWING_PLOT_FILE_NAME_G` `XS_DRAWING_PLOT_FILE_NAME_M` `XS_DRAWING_PLOT_FILE_NAME_W` Weitere Informationen über die Werte, die Sie in diesen Optionen angeben können, finden Sie unter Druckdateinamen anpassen.
Bilder in Datei einbetten	Bettet alle Bilder in die Exportdatei ein. Es werden keine zusätzlichen Bilddateien beim Export erstellt.
Zeichnung als Schnappschuss an CAD-Modellraum	Exportiert alle eingeschlossenen Objekte in den Modell- und Papierbereich einer CAD-Datei. Modell- und globale Koordinaten sowie der Papierbereichsschalter in den Layer-Einstellungen werden ignoriert. Hinweis: Wenn die Zeichnung verknüpfte oder kopierte Ansichten enthält und Zeichnung als Schnappschuss an CAD-Modellraum nicht ausgewählt ist, werden Zeichnungsansichten eventuell übereinander platziert und die Ansichtsgrenzwerte in der resultierenden DWG-Datei sind möglicherweise nicht genau. Dies liegt daran, dass Zeichnungsansichten konzeptionell nicht identisch mit den Ansichten im Papierbereich im DWG-Format sind. Wenn Sie geraffte Ansichten in der Zeichnung nutzen und die Objekte im Maßstab 1:1 platziert werden, werden die Enden gestreckt, um zur tatsächlichen Größe des Teils zu passen. Mit Zeichnung als Schnappschuss an CAD-Modellraum vermeiden Sie das Strecken der gerafften Ansicht im CAD-Modellraum. Der Zeichnungsraum in einem CAD-Programm behält die Ansichtsraffung stets bei.
Maßstab	Legen Sie den Maßstab für die exportierte DWG fest. Diese Option steht nur zur Verfügung, wenn das Kontrollkästchen Zeichnung als Schnappschuss an CAD-Modellraum aktiviert ist. Wenn die Zeichnung zum Beispiel zwischen den Koordinaten 0,0 und 800 liegt, und Sie einen Maßstabswert von 5 festlegen, ist die resultierende DWG-Zeichnung fünfmal größer, sodass sie zwischen den Koordinaten 0,0 und 4000 liegt. Und wenn Sie den Maßstab der Zeichnungsansicht in Tekla Structures auf 1:50 eingestellt haben, und die Zeichnung im Maßstab 1:1 exportieren möchten, führt ein Maßstabswert von 50 für den Export zum gewünschten Ergebnis. Wenn Sie die erweiterte Option `XS_EXPORT_DRAWING_TRY_TO_KEEP_LOCATION` auf `TRUE` einstellen, versucht Tekla Structures, den DWG-Ursprung in derselben Position wie den Ursprung der Zeichnungsansicht beizubehalten. Das ist nur für Grundriss und Ebenenansichten möglich. Wenn die Zeichnung mehr als eine Plan- oder Höhenansicht enthält, platziert Tekla Structures den DWG-Ursprung in der linken unteren Ecke des Zeichnungsrahmens.
Gruppierung von Objekten in Blöcken aufheben	Exportiert grafische Objekte als einzelne Objekte; Objekte werden keinen Blöcken hinzugefügt. Beispielsweise werden aus einer Linie, einer Schraffur und einem Rechteck auch eine Linie, Schraffur und ein Rechteck als DWG-Objekt – kein Block. Wenn diese Option aktiviert ist, wird die Option Nur Linien in Tekla Structures aktualisieren deaktiviert.
Nur Linien in Tekla Structures aktualisieren	Aktualisiert den Inhalt der Tekla Structures-Zeichnung und behält andere Inhalte in derselben Datei, die in einer CAD-Software erstellt worden sind, bei. Die Blöcke (Gruppen), die von Tekla Structures erzeugt wurden, werden aktualisiert. Diese Einstellung wird nur angezeigt, wenn die erweiterte Option `XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION` auf `TRUE` eingestellt ist (in der Kategorie Export im Dialogfeld Erweiterte Optionen). Hinweis: Dieselbe Zeichnung muss bereits zuvor exportiert worden sein und Layer-Einrichtung sowie Layer-Vorlage müssen dem vorherigen Export exakt entsprechen. Alle CAD-Linien, die zuvor hinzugefügt wurden, verbleiben in der Datei; nur Inhalte aus Tekla Structures werden aktualisiert, es sei denn, es wurden Bearbeitungen im CAD-Blockeditor vorgenommen. Wichtig: Wenn Sie den Inhalt eines Blocks (CAD-Objekt) bearbeiten und anschließend die Option Nur Linien in Tekla Structures aktualisieren auswählen, wird der gesamte Block neu geschrieben; im CAD vorgenommene Änderungen werden nicht beibehalten. Um die Änderungen im CAD beizubehalten, müssen Sie einen Block auflösen, bevor Sie ihn bearbeiten. Sie können diese Einstellung zum Beispiel verwenden, wenn Sie in der CAD-Datei Zeichnungstitelblöcke hinzugefügt haben, nachdem Sie die Zeichnung erstmals aus Tekla Structures exportiert hatten, und diese Titelblöcke in ihrer jetzigen Form beibehalten möchten, während nur die Objekte aktualisiert werden, die Sie aus Tekla Structures exportiert haben.

Auf der Registerkarte Layer Regeln können Sie explizit die Layer definieren, in die verschiedene Modell- und Zeichnungsobjekte oder Teile von Objekte exportiert werden. Beispielsweise können Sie den Umriss von Füllungen und Schraffur separieren.

Sie können hier auch festlegen, ob die Linienfarbe, der Stil und die Strichstärke aus den Tekla Structures-Einstellungen oder aus den Angaben zu den Ziellayer-Einstellungen einer DWG- oder DXF-Datei übernommen werden. Hinweis: Linienstärke, -stil und -farben aus Tekla Structures bleiben wie in der Tekla Structures-Zeichnung dargestellt erhalten; es gibt keine Möglichkeit, diese nur für den DWG-Export zu ändern.
Verwenden Sie die Liste Ziellayer aus DWG, um nach einer DWG-Vorlagendatei zu suchen und diese zu verwenden. Eine angegebene Vorlage wird für die Layer-Definition verwendet. Die DWG-Vorlage darf keine CAD-Objekte enthalten, sondern nur Layer-Einstellungen – es sei denn, sie enthält Objekte, die in den mit dieser Vorlage exportierten Zeichnungen enthalten sein sollen. Beispielsweise könnten Sie hierfür die DWG-Standarddatei mit allen vordefinierten Layern verwenden.

Geben Sie .\ gefolgt vom Dateinamen ein, damit Tekla Structures die Datei zunächst in den Modell-, Projekt- und Firmenordnern sucht; anschließend werden die Ordner aus der erweiterten Option XS_DRIVER, dann der Systemordner und abschließend der Ordner mit Benutzereinstellungen durchsucht.

Der Text DWG-Datei nicht gefunden wird neben der Schaltfläche Durchsuchen... angezeigt, bis eine DWG- oder DXF-Datei gefunden und geladen wird.

Die Felder für Ziellayer werden kurz gelb eingefärbt, wenn eine neue DWG-Datei aus der Liste Ziellayer aus DWG geladen wird. Wenn die DWG-Datei keine Layer enthält, werden die Felder rot eingefärbt.
Fügen Sie die Regeln hinzu:
- Sie können eine neue Regel erstellen, indem Sie auf die Schaltfläche Hinzufügen rechts klicken, oder die ausgewählte Regel kopieren, indem Sie auf die Schaltfläche Kopieren klicken. Sie können mehrere Regeln auswählen.
- Sie können die Regeln durch Anklicken der Schaltflächen Nach oben und Nach unten im Satz verschieben. Sie können mehrere Regeln auswählen.
- Wenn Sie eine Regel löschen möchten, wählen Sie sie aus, und klicken Sie auf Löschen. Sie können mehrere Regeln gleichzeitig löschen.

Definieren Sie die Regelinhalte:


Objekte	Wählen Sie die Objekte aus, die Sie exportieren möchten. Beachten Sie, dass einige Objekte wie Nachbarteilbezeichnungen derzeit zu den Bezeichnungen gehören und nicht separat aufgelistet werden. Um diese im Export zu separieren, müssen Sie Objektfilter verwenden und unterschiedliche Bezeichnungsregeln für Teile und Nachbarteile erstellen. Um alle in der Liste Objekte fehlenden Elemente einzuschließen, fügen Sie eine Objektregel Alles am Ende der Regelliste hinzu, da Regeln in der angeführten Reihenfolge gelesen werden. Zum Exportieren von Betonierabschnitten müssen Sie die Betonierabschnitte im Modell mit der erweiterten Option XS_ENABLE_POUR_MANAGEMENT aktivieren.
Präsentationsfilter	Legen Sie fest, welches Teil der Objekte die Regel befolgen soll. Sie können auch Alles auswählen. Die Präsentationsfilter-Optionen sind für verschiedene Objekttypen unterschiedlich. Sie können nur einen Filter für jede Regel hinzufügen. Um zum Beispiel die Bezeichnungsrahmen vom Bezeichnungstext zu separieren, müssen Sie zwei Regeln für Bezeichnungen erstellen: In der ersten stellen Sie Präsentationsfilter auf Text ein, in der zweiten auf Rahmen. Im Abschnitt Layer-Regel-Beispiel unten finden Sie ein Beispiel.
Objektfilter	Liest die Selektionsfilter-Attributdateien, die im aktuellen Modell definiert wurden. Beachten Sie, dass diese Dateien nur aus dem aktuellen Modellordner gelesen werden, nicht aus den Firmen- oder Projektordnern.
Ziellayer	Wenn Sie keine DWG-Vorlagen haben oder eigene Layer erstellen möchten, geben Sie eine neue Layerbezeichnung im Feld Ziellayer an, oder wählen Sie einen zuvor verwendeten Layer aus der Liste aus. Beachten Sie, dass die Layer einer DWG-Vorlage nach dem Hinzufügen dieser Vorlage in der Liste Ziellayer angezeigt werden. Die Felder für Ziellayer werden kurz gelb eingefärbt, wenn eine neue DWG-Datei aus der Liste Ziellayer aus DWG geladen wird. Wenn die DWG-Datei keine Layer enthält, werden die Felder rot eingefärbt.
Farbe Linienstil Linienstärke	Definieren Sie, ob Linien aus den Tekla Structures-Einstellungen oder der DWG-Vorlage übernommen werden.
Papierbereich	Um Zeichnungsobjekte im Papierbereich einer DWG-Datei korrekt zu zeichnen (und nicht durch das Ansichtsportal), aktivieren Sie das Kontrollkästchen Papierbereich. Wenn das Kontrollkästchen nicht aktiviert ist, gibt es nur ein Portal aus dem Modellbereich in den Papierbereich. Hinweis: Es wird empfohlen, Zeichnungsanmerkungen wie Bezeichnungen, Bemaßungen und Texte nur im Papierbereich einzufügen. So werden sie korrekt dargestellt, beispielsweise wenn ein Teil in einer Tekla Structures-Zeichnungsansicht geschnitten wird.
Einschließen	Um eine Regel in die endgültige DWG einzubinden, aktivieren Sie das Kontrollkästchen Einschließen neben der Regel. Wenn Sie bestimmte Objekte nicht exportieren möchten, deaktivieren Sie das Kontrollkästchen Einschließen.

Öffnen Sie die Vorschau, und klicken Sie auf Vorschau aktualisieren, um vor dem Exportieren eine Ergebnisvorschau anzuzeigen.
Klicken Sie auf Export.

Die Zeichnungen werden anhand der definierten Einstellungen und Regeln exportiert. Die Regeln werden in der aufgeführten Reihenfolge gelesen. Falls Sie Ordner nach Abschluss öffnen aktiviert haben, wird der Exportordner geöffnet.

Die Fehlermeldung Zeichnung kann nicht gelesen werden wird angezeigt, wenn die exportierte Zeichnung fehlt, nicht auf dem neuesten Stand ist oder ähnliche Probleme aufwe ist.

Wenn Sie auf die Schaltfläche Export klicken, prüft Tekla Structures vor dem Exportvorgang zunächst, ob in die Dateien geschrieben werden kann, und fordert Sie auf, die erforderlichen Anwendungen zu schließen. Es prüft auch, ob die Dateien bereits vorhanden sind, und fragt, ob Sie die vorhandenen Dateien überschreiben möchten.

Layer-Regel-Beispiel

Im folgenden Beispiel wurden drei verschiedene Bezeichnungsregeln erstellt, die in die Layer 1, 2 und 3 exportiert werden. Linien werden in den Layer 1 exportiert, Texte in den Layer 2 und Rahmen in den Layer 3.

Nach dem Exportieren können Sie die Bezeichnungen im CAD-Modell abhängig von den im CAD-Viewer gezeigten Layern auf drei Arten einblenden:

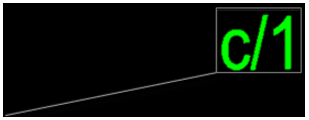

Alle Layer sind sichtbar:

Layer 1 mit den Linien ist ausgeblendet:

Layer 2 mit den Texten ist ausgeblendet:

Layer 3 mit den Rahmen ist ausgeblendet:

Tipps

Wenn Sie beim Export die Version der Ausgabedatei 2013 verwenden, wird aufgrund der Einschränkungen in CAD ein Wischrahmen auf der Layoutseite im CAD-Modell sichtbar sein, siehe unten:

Um dies zu vermeiden, verwenden Sie entweder eine in AutoCAD erstellte DWG-Datei-Layervorlage oder die Ausgabedatei Version 2010 (Standard) oder früher.
Ein weiterer Grund für den sichtbaren Wipeout-Rahmen ist, dass Sie eine DWG-Vorlage verwenden, bei der die Wipeout-Rahmen als sichtbar eingestellt wurden. Blenden Sie die Wipeout-Rahmen in der CAD-Vorlage aus.

So verwenden Sie den alten DWG- und DXF-Export

Wenn Sie den alten DWG/DXF-Export verwenden möchten, stellen Sie die erweiterte Option XS_USE_OLD_DRAWING_EXPORT in einer .ini-Datei auf TRUE ein. Diese erweiterte Option ist standardmäßig auf FALSE eingestellt. Anleitungen zur Verwendung der alten Exportfunktion finden Sie unter Exportieren einer Zeichnung in eine 2D-DWG- oder DXF-Datei (alte Exportfunktion).
