Stabstahl in Fläche (18)

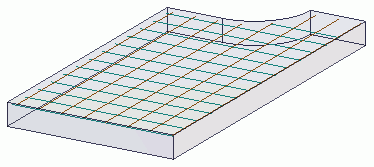

Stabstahl in Fläche bewehrt eine Betonplatte.

Anmerkung:

Alternativ können Sie die Komponenten Mattenstäbe und Mattenstäbe nach Bereich verwenden, um Bewehrungen für Betonplatten oder -wände zu erzeugen.

Siehe Mattenstäbe/Mattenstäbe nach Bereich.

Erzeugte Stäbe

Längsstäbe in Fläche
Querstäbe in Fläche

Anwendung


Situation	Weitere Informationen
	Stabstahl in Fläche (18) erzeugt Bewehrungen für die Ober- und/oder Unterseite einer Betonplatte.

Bevor Sie beginnen

Erstellen Sie die Betonplatte.
Berechnen Sie die erforderliche Bewehrungsfläche.

Auswahlreihenfolge

Wählen Sie die Betonplatte aus.

Registerkarte Abbildung

Auf der Registerkarte Abbildung legen Sie Betondeckung, die zu erzeugenden Stäbe (unten/oben/beide), die Längsstabrichtung und die Definition der Ober- und Unterseite fest.


Feld	Beschreibung
Stäbe erzeugen	Definiert, auf welchen Oberflächen Stäbe erzeugt werden. Die Optionen sind: Beide Seiten Untere Lage Obere Lage
Ausrichtung der ersten Lage	Die Richtung der Längsstäbe. Zur Änderung der Stabrichtung. Die Optionen sind: Platten X-Richtung Platten Y-Richtung Globale X-Richtung Globale Y-Richtung
Aufwärtsrichtung	Legt fest, welche Seiten als Ober- und Unterseite der Platte gelten.

Registerkarte Stäbe unten/Obere Bewehrungslage

Auf den Registerkarten Stäbe unten und Obere Bewehrungslage legen Sie Güte, Größe, Abstand und Erzeugungsart der unteren/oberen Stäbe, die Betondeckung an den Plattenseiten, die Lage der Querstäbe (relativ zu den Längsstäben), Endhaken und Biegelängen fest.


Feld	Beschreibung
Stabgenerierungsart	Definiert, ob Tekla Structures die Stäbe als Gruppe oder als Matte behandelt.
Querstab-Lage	Legt fest, ob Querstäbe über oder unter den Längsstäben platziert werden.
Endauflager	Die Hakenwinkel an Stabenden. Es stehen die Optionen Gerade, 90, 135 und 180 Grad zur Auswahl.
Biegelängen	Die Biegelängen an Stabenden.

Registerkarte Attribute

Verwenden Sie die Registerkarte Attribute, um die Positionierungseigenschaften, den Namen und die Klasse für Stäbe zu definieren.


Option	Beschreibung
Präfix	Präfix für die Teilpositionsnummer.
Startnummer	Startnummer für die Teilpositionsnummer.
Name	Tekla Structures verwendet den Namen in Zeichnungen und Listen.
Klasse	Verwenden Sie die Klasse zum Gruppieren von Bewehrungen. So können Sie z. B. Bewehrungen verschiedener Klassen in verschiedenen Farben anzeigen.
