XS_DRAWING_SOLID_MERGE_TOLERANCE
Kategorie
Zeichnungsansicht
Festlegen des Grenzwerts, mit dem festgelegt wird, ob bestimmte Objekte eines Bauteils in der Zeichnungsansicht zusammengefasst werden. Geben Sie den Wert in Millimetern ein. Der Standardwert lautet 6.0.
Diese erweiterte Option ist rollenspezifisch. Ist der Typ SYSTEM(ROLE) aktiv, wird der Standardwert verwendet. Ist der Typ MODEL(ROLE) oder DRAWING(ROLE) aktiv, können Sie den Wert ändern. Dieser Wert gilt dann für alle Benutzer im aktuellen Modell.
Beispiel
Sie können das Ergebnis der Zusammenführung von Teilen in folgendem Beispiel sehen.

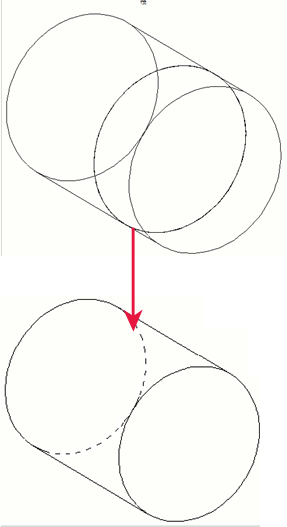

In dem folgenden Beispiel werden unbenötigte Segmente von gebogenen Teilen, die übereinander liegen, entfernt.
