XS_DRAW_BENDING_END_LINE_DIMENSIONS_IN_UNFOLDING
Kategorie: Bemaßung - Abwicklungen

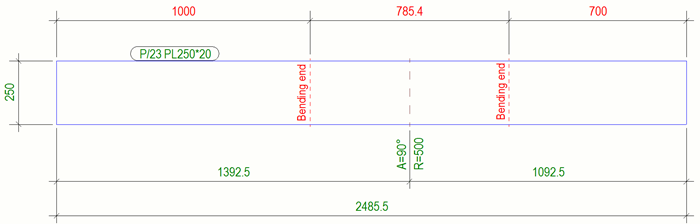

Stellen Sie diese erweiterte Option auf TRUE ein, um Biegeendlinienbemaßungen beim Erstellen abgewickelter Einzelteilzeichnungen zu erzeugen. Der Standardwert lautet FALSE.
Beachten Sie, dass zwei unterschiedliche Bemaßungen erzeugt werden, wenn die erweiterte Option XS_DRAW_BENDING_LINE_DIMENSIONS_IN_UNFOLDING ebenfalls auf TRUE eingestellt ist.
Diese erweiterte Option ist modellspezifisch, und die Einstellung wird in der Optionsdatenbank gespeichert.
