XS_DETAIL_SYMBOL_REFERENCE
Kategorie
Zeichnungseigenschaften
Legt den Referenztext für Symbole fest, die ein Detail aus einer anderen Zeichnung anzeigen. Der Text kann enthalten:
frei formulierten Text
benutzerdefinierte Attribute
Vorlagenattribute

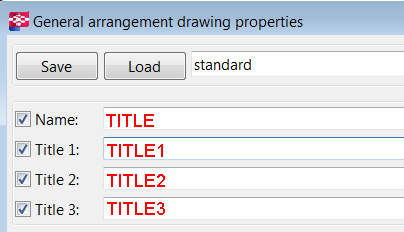

Setzen Sie im Dialogfeld Erweiterte Optionen vor und nach benutzerdefinierten und Vorlagenattributen jeweils ein %-Zeichen. %DRAWING_TITLE% ist die Standardeinstellung. %TITLE% liefert dasselbe Ergebnis. Diese erweiterte Option erhält den Zeichnungsnamen, der im Dialogfeld Zeichnungseigenschaften eingegeben wurde. Wenn Sie TITLE1 - TITLE3, eingeben, bezieht Tekla Structures den Zeichnungstitel aus dem Dialogfeld Zeichnungseigenschaften. Sie können auch das Format DR_TITLE1 - DR_TITLE3 verwenden.
Diese erweiterte Option ist modellspezifisch, und die Einstellung wird in der Optionsdatenbank gespeichert.
