Eine Miniaturansicht eines Modells erstellen

Sie können eine Miniaturansicht hinzufügen, die es Ihnen erleichtert, das Projekt zu finden, wenn Sie sich nicht an den genauen Namen des Modells erinnern können. Die Miniaturansicht wird angezeigt, wenn Sie nach vorhandenen Modellen suchen.

  1. Klicken Sie auf der Registerkarte Anzeigen auf Schnappschuss > Projekt-Miniaturansicht.
  2. Wählen Sie eine Ansicht aus.

    Tekla Structures erstellt das Bild und speichert es im Modellordner unter dem Namen thumbnail.png.

  3. Um die Miniaturansicht zu überprüfen, klicken Sie im Menü Datei auf Öffnen und wählen das Modell aus, für das Sie eine Miniaturansicht erstellt haben (in der Liste Zuletzt verwendet oder in der Liste Alle Modelle).

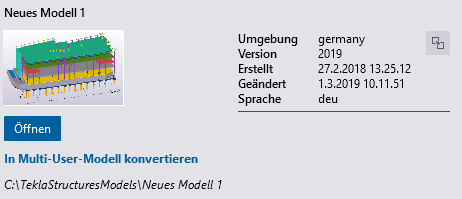

    Das Bild wird jetzt mit anderen Modellinformationen angezeigt. Zum Beispiel:

  4. Wenn Sie mit der Miniaturansicht nicht zufrieden sind, können Sie die Schritte 1 bis 2 beliebig oft wiederholen.

    Beispielsweise können Sie das Modell vergrößern oder verkleinern, um den Inhalt der Miniaturansicht anzupassen. Wenn Sie eine neue Miniaturansicht erstellen, überschreibt Tekla Structures die vorhandene Miniaturansicht mit dem neuen Bild.

Tipp:

Wenn Sie ein benutzerdefiniertes Bild verwenden möchten, können Sie das Bild direkt mit dem Namen thumbnail.png im Modellordner ablegen. Die bevorzugte Größe des Bilds ist 120 × 74 Pixel.
