Zeichnungsinhaltsmanager

Zeichnungsinhalts-Manager ist ein interaktives Werkzeug zum Überprüfen und Bearbeiten von Bauobjekten und Zeichnungsinhalten, insbesondere von Bezeichnungen, Maßbezeichnungen, angehängten Maßzahlen und assoziativen Bezeichnungen, in der aktuellen Zeichnung.

Mit Zeichnungsinhalts-Manager gelingen folgende Schritte schnell und einfach:

Auswählen der zu überprüfenden und zu bearbeitenden Zeichnungsinhalte sowie der Befehle für einzelne oder mehrere Bauobjekte oder Bezeichnungen in einem Rutsch.
Ergänzen, Ändern oder Entfernen von Bauobjektbezeichnungen, Maßbezeichnungen und assoziativen Bezeichnungen.
Fügen Sie Schweißnahtbezeichnungen zu Modellschweißnähten in Zeichnungen hinzu.
Heben Sie Objekte oder Bezeichnungen hervor.
Überprüfen der Anzahl von Bezeichnungen für Bauobjekte in einer Ansicht oder in der gesamten Zeichnung.
Hinzufügen weiterer Inhalte zu Bauobjekten je nach Objekttyp, beispielsweise Bewehrungsmaßlinien.
Ändern der Eigenschaften von Bauobjekten oder Bezeichnungen.
Ein-/Ausblenden von Bauobjekten.

Mit diesem Tool können Sie doppelte, fehlende oder falsche Angaben vermeiden und schnell prüfen, ob alle erforderlichen Inhalte vorliegen, ohne jedes Zeichnungsobjekt einzeln betrachten zu müssen.

Zum Öffnen von Zeichnungsinhalts-Manager müssen Sie zunächst eine Zeichnung öffnen und auf die Schaltfläche Zeichnungsinhalts-Manager im Seitenbereich klicken. Klicken Sie dann auf Anzeigen, um die Liste Zeichnungsinhalts-Manager zu füllen. Wenn Sie nicht alle Bauobjekte auflisten möchten, grenzen Sie Ihre Auswahl ein, indem Sie bestimmte Zeichnungsansichten, Zeichnungsbereiche oder mehrere Objekte auswählen und dann auf Anzeigen klicken.

Tipp:
Wenn Sie vermuten, dass einige Objekte in der Liste fehlen, wechseln Sie zu den Eigenschaften der Zeichnungsansicht, indem Sie auf den Zeichnungsansichtsrahmen doppelklicken, und stellen Sie die Sichtbarkeit der gewünschten Bauobjekte ein.

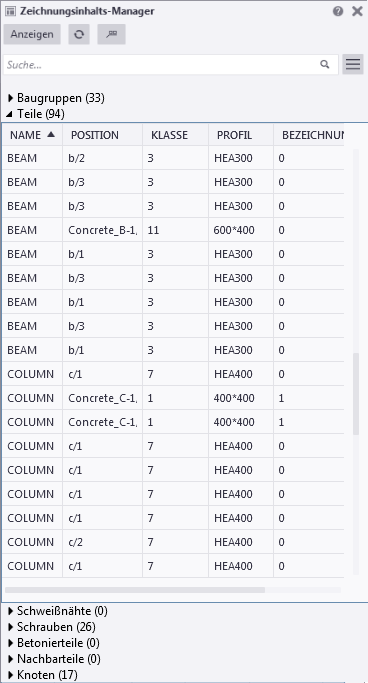

Zeichnungsinhalts-Manager listet Bauobjekte in der Zeichnung und standardmäßig die zugehörigen Bezeichnungsinhalte und die Mengen auf Sie können Eigenschaftenspalten hinzufügen und ändern. Assoziative Bezeichnungen und Maßbezeichnungen werden ebenfalls als Bezeichnungen betrachtet und gezählt.
Sie können nur den Inhalt einer Kategorie gleichzeitig anzeigen. Wenn eine Kategorie viele Objekte enthält, werden diese beim Scrollen geladen.
Die folgenden Bauobjektkategorien sind im Zeichnungsinhalts-Manager verfügbar (sofern sie in der Zeichnung vorhanden sind) und wurden in den Ansichtseigenschaften der Zeichnung auf sichtbar eingestellt:
- Baugruppen
- Teile
- Schweißnähte
- Schrauben
- Bewehrung
- Betonierteile
- Nachbarteile
- Benachbarte Bewehrung
- Verbindungen: Knotenobjekte werden in Zeichnungen als Symbol dargestellt. Standardmäßig wird die Symbolnummer 142 aus der Datei xsteel.sym im Ordner ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\symbols\ als Knotensymbol verwendet. Sie können das Knotensymbol im Symbol-Editor ändern. Knotensymbole werden in einer Zeichnung nur hervorgehoben, wenn Sie die Objekte in der Liste Zeichnungsinhalts-Manager ausgewählt haben; andernfalls werden Knotensymbole ausgeblendet.

Verwenden der Bauobjektliste


Ziel	Vorgehensweise
Die in der Zeichnung ausgeblendeten Bauobjekte in der Zeichnungsinhalts-Manager-Liste einblenden	Klicken Sie auf Ausgeblendete Elemente anzeigen im Menü Optionen.
Ausgewählten Bauobjekte oder Bezeichnungen in allen Zeichnungsansichten, in denen sie sichtbar sind, auswählen und hervorheben	Klicken Sie auf In allen Ansichten anzeigen im Menü Optionen.
Die Zeichnungsinhalts-Manager-Liste mit korrekten Mengenangaben der Bezeichnungen aktualisieren	Klicken Sie auf Aktualisieren. Führen Sie diese Aktion jedes Mal aus, wenn Sie Bauobjekte ausblenden, oder wenn sich die Anzahl der Bezeichnungen ändert.

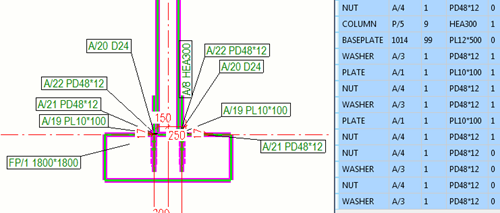

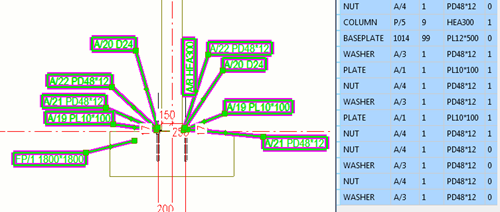

Bauobjekte oder Bezeichnungen in der Zeichnung auswählen und hervorheben	Wählen Sie die Objekte im Zeichnungsinhalts-Manager aus, und ändern Sie mit dem Schalter die Auswahl von Objekt auf Bezeichnung. Bei aktiver Bauobjektauswahl ist der Schalter grau , bei aktiver Bezeichnungsauswahl blau . Ausgewählte Bezeichnungen: Ausgewählte Teile:

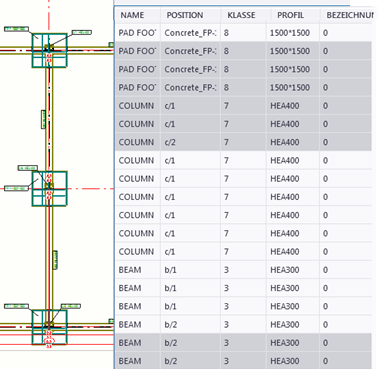

Objekte in der Zeichnungsinhalts-Manager-Liste hervorheben	Wählen Sie Objekte in der Zeichnung aus, und heben Sie sie hervor. Die in der Zeichnung ausgewählten Teile werden in der Liste hervorgehoben:
Bauobjektkategorien reduzieren oder erweitern	Verwenden Sie die Pfeilschaltflächen .
Bestimmten Bauobjekte suchen und auflisten	Verwenden Sie das Suchfeld. Sie können die Operatoren ODER und UND verwenden. UND ist die Standardeinstellung; Sie müssen hierfür nichts eingeben. Um beispielsweise sämtliche Grundträger und Fundamente zu suchen, geben Sie `FOOTING OR GROUND_BEAM` ein. Um nur Grundträger mit der Positionsnummer GB/1 zu suchen, geben Sie `GROUND_BEAM GB/1` ein.
Bezeichnungseigenschaften in alphabetischer Reihenfolge sortieren	Klicken Sie auf eine Spaltenüberschrift.

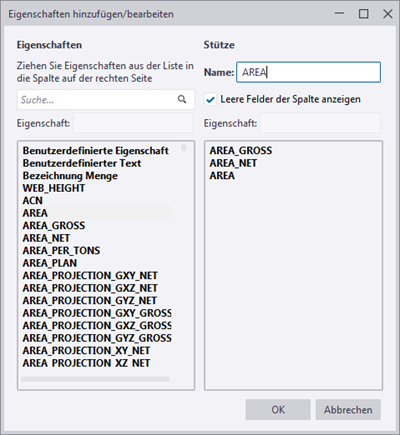

Neue Eigenschaftenspalte im Zeichnungsinhalts-Manager hinzufügen	Klicken Sie auf die Pfeilschaltfläche neben einer Kategorie, um die Kategorie zu erweitern. Klicken Sie auf die Schaltfläche + neben der Titelzeile der Eigenschaftenspalte. Die Schaltfläche + wird angezeigt, sobald eine Kategorie geöffnet ist. Führen Sie im Dialogfeld Eigenschaften hinzufügen/bearbeiten die folgenden Schritte durch: Wählen Sie die gewünschte Eigenschaft aus der Liste links aus, und ziehen Sie sie in die Liste rechts. Verwenden Sie das Feld Suchen, um nach Eigenschaften zu suchen. Sie können mehrere Eigenschaften zur selben Spalte hinzufügen. Wenn Sie benutzerdefinierten Text zu einer Spaltenzelle hinzufügen möchten, wählen Sie Benutzerdefinierter Text aus, und geben Sie den gewünschten Text in das angezeigte Feld Text ein. Drücken Sie die Eingabetaste, um den benutzerdefinierten Text zur Liste rechts hinzuzufügen. Um auch Eigenschaftenzellen ohne Wert anzuzeigen, wählen Sie die Option Leere Felder der Spalte anzeigen aus. Geben Sie den Namen für die Eigenschaftenspalte ein, und klicken Sie auf OK.
Eigenschaftenspalte umbenennen	Klicken Sie mit der rechten Maustaste auf den Spaltennamen, und wählen Sie Bearbeiten aus.
Eigenschaftenspalte entfernen	Klicken Sie mit der rechten Maustaste auf den Spaltennamen, und wählen Sie Entfernen aus.
Reihenfolge der Spalten ändern	Ziehen Sie die Spalten an die neue Position.

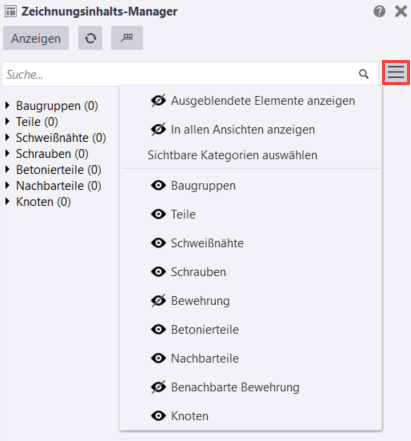

Kategorietypen aus der Liste der sichtbaren Kategorien ausblenden	Klicken Sie auf die Schaltfläche Optionen, um das Menü Optionen zu öffnen, und klicken Sie auf die Kategorien in der angezeigten Liste.
Kategorieeigenschaften speichern	Alle generischen Kategorieeigenschaften werden in der Datei DrawingContentManagerCategories.xml gespeichert. Diese befindet sich standardmäßig in dem für die erweiterte Option `XS_SYSTEM` definierten Systemordner. Alle Änderungen an Eigenschaftenspalten (neue Spalten, bearbeitete Spalten, Spaltenreihenfolge) werden in der Datei DrawingContentManagerCategories_ <user>.xml im Unterordner \attributes des aktuellen Modellordners gespeichert. Zunächst sucht Tekla Structures nach der benutzerspezifischen Einstellungsdatei DrawingContentManagerCategories_ <user>.xml. Wird diese nicht gefunden, sucht Tekla Structures nach der Datei DrawingContentManagerCategories.xml. Sie können die benutzerspezifische Datei in eine generische konvertieren, indem Sie den Namensteil _<user> aus dem Dateinamen löschen. Die Ordnersuchreihenfolge für die generische Einstellungsdatei ist die folgende: Ordner \attribute im Modellordner Projektordner (`XS_PROJECT`) Firmenordner (`XS_FIRM`) Systemordner (`XS_SYSTEM`) Durch die erweiterte Option `XS_USER_SETTINGS_DIRECTORY` festgelegter Ordner
Ausgewählte Zeilen in die Zwischenablage kopieren, um sie in Microsoft Excel zu verwenden	Wählen Sie Zeilen in der Zeichnungsinhalts-Manager-Liste aus, und kopieren Sie die ausgewählten Zeilen mit STRG + C im Format .csv in die Zwischenablage. Dann können Sie die Zeilen in ein Blatt von Microsoft Excel einfügen. Halten Sie die Tasten STRG oder die UMSCHALTTASTE gedrückt, um mehrere Zeilen auszuwählen.

Hinzufügen von Bezeichnungen zu Bauobjekten in einer Zeichnung

Sie können Bezeichnungen und Anmerkungen zu allen sichtbaren Bauobjekten in einer Zeichnung hinzufügen.

Klicken Sie auf Anzeigen, um die Zeichnungsinhalts-Manager-Liste auszufüllen. Wenn Sie nicht alle Bauobjekte aufführen möchten, grenzen Sie Ihre Auswahl ein, indem Sie bestimmte Zeichnungsansichten, Bereiche oder mehrere Objekte auswählen und dann auf Anzeigen klicken.
Wählen Sie aus der Zeichnungsinhalts-Manager-Liste die Bauobjekte aus, für die Bezeichnungen angezeigt werden sollen.

Sie können nur mehrere Objekte innerhalb einer Kategorie auswählen. Aktivieren Sie den Schalter , um nur Objekte in der Zeichnung auszuwählen. Die ausgewählten Objekte werden in der Zeichnung hervorgehoben.

Um die gesamte Objektkategorie auszuwählen, klicken Sie auf die Kategoriebezeichnung, beispielsweise auf Teile oder Schweißnähte.
Klicken Sie mit der rechten Maustaste in die Zeichnung, und wählen Sie eine der folgenden Optionen aus:

Assoziative Bezeichnung hinzufügen: Anmerkungen werden anhand der aktuellen Eigenschaften für assoziative Bezeichnungen erzeugt.

Bezeichnung hinzufügen > Mit Ansichtseigenschaften: Bezeichnungen werden anhand der Ansichtsebenenbezeichnungseigenschaften erstellt.

Bezeichnung hinzufügen > Mit den angewendeten Bezeichnungseigenschaften: Bezeichnungen werden anhand der aktuellen Bezeichnungseigenschaften erzeugt.

Schweißnahtbezeichnung hinzufügen: Bezeichnungen werden anhand der Ansichtsebenenbezeichnungseigenschaften erstellt.

Bezeichnung hinzufügen > Maßbezeichnung: Bezeichnungen werden anhand der aktuell angewendeten Bemaßungseigenschaften erzeugt.

Tekla Structures erstellt die Bezeichnungen oder Anmerkungen. Die hinzugefügten Bezeichnungen werden in Zeichnungsinhalts-Manager angezeigt. Klicken Sie zum Aktualisieren der Bezeichnungsmenge auf Aktualisieren.

Wenn Sie mehrere Bauobjekte in der Zeichnung gleichzeitig auswählen und einige der ausgewählten Objekte bereits Bezeichnungen aufweisen, wird der Inhalt vorhandener Bezeichnungen nicht geändert.

Überprüfen der Bezeichnungsanzahl

Klicken Sie auf Anzeigen, um die Zeichnungsinhalts-Manager-Liste auszufüllen. Wenn Sie nicht alle Bauobjekte aufführen möchten, grenzen Sie Ihre Auswahl ein, indem Sie bestimmte Zeichnungsansichten, Bereiche oder mehrere Objekte auswählen und dann auf Anzeigen klicken.
Wenn Sie wissen möchten, wie viele Bezeichnungen insgesamt in der Zeichnung vorhanden sind, klicken Sie im Menü Optionen auf In allen Ansichten anzeigen.
Um ausgeblendete Objekte in die Liste mit einzubeziehen und ihre Bezeichnungsanzahl anzuzeigen, klicken Sie im Menü Optionen auf Ausgeblendete Elemente anzeigen.
Um sicherzustellen, dass die Informationen zu Bezeichnungen aktuell sind, klicken Sie auf Aktualisieren.

Beachten Sie, dass Zeichnungsinhalts-Manager alle Arten von Bauobjektbezeichnungen, Maßbezeichnungen, angehängten Maßzahlen und assoziativen Bezeichnungen unterstützt.

Ausblenden von Bauobjekten in Zeichnungen oder Zeichnungsansichten

Klicken Sie auf Anzeigen, um die Zeichnungsinhalts-Manager-Liste auszufüllen. Wenn Sie nicht alle Bauobjekte aufführen möchten, grenzen Sie Ihre Auswahl ein, indem Sie bestimmte Zeichnungsansichten, Bereiche oder mehrere Objekte auswählen und dann auf Anzeigen klicken.
Wählen Sie die Bauobjekte aus der Liste aus, klicken Sie mit der rechten Maustaste auf die Zeichnung, und wählen Sie Einblenden/Ausblenden > In Zeichnungsansicht ausblenden oder In Zeichnung ausblenden aus.

Löschen von Bezeichnungen

Wenn Sie mit vorhandenen Bezeichnungen nicht zufrieden sind, können Sie sie löschen.

Klicken Sie auf Anzeigen, um die Zeichnungsinhalts-Manager-Liste auszufüllen. Wenn Sie nicht alle Bauobjekte aufführen möchten, grenzen Sie Ihre Auswahl ein, indem Sie bestimmte Zeichnungsansichten, Bereiche oder mehrere Objekte auswählen und dann auf Anzeigen klicken.
Wenn Sie im Menü Optionen auf In allen Ansichten anzeigen und Ausgeblendete Elemente anzeigen klicken, können Sie die Liste aller Bauobjekte der gesamten Zeichnung – einschließlich der ausgeblendeten Bauobjekte – anzeigen.
Für die Suche nach bestimmten Bauobjekten nutzen Sie das Feld Suche....
Aktivieren Sie die Bezeichnungsauswahl .
Wählen Sie im Zeichnungsinhalts-Manager die Bauobjekte aus, deren Bezeichnungen gelöscht werden sollen.
Drücken Sie die Taste Löschen auf der Tastatur, oder klicken Sie mit der rechten Maustaste in die Zeichnung, und wählen Sie Löschen aus.

Wenn In allen Ansichten anzeigen und Ausgeblendete Elemente anzeigen aktiviert sind, werden Bezeichnungen aus allen Ansichten gelöscht. Das gilt auch für ausgeblendete Bauobjekte.
Klicken Sie auf Aktualisieren , um die Bezeichnungsinformationen in der Liste zu aktualisieren.

Ändern von Eigenschaften für Bauobjekte oder Bezeichnungen in Zeichnungen

Zum Ändern der Eigenschaften von Bauobjekten in der Zeichnung wählen Sie die Objekte aus der Liste Zeichnungsinhalts-Manager aus, klicken mit der rechten Maustaste in die Zeichnung, und wählen Eigenschaften ... aus. Verwenden Sie für die Suche nach bestimmten Bauobjekten das Feld Suche....
Zum Ändern der Eigenschaften von Bezeichnungen wählen Sie die Objekte aus der Liste aus, aktivieren die Bezeichnungsauswahl und klicken bei gedrückter Umschalttaste doppelt auf eine Bezeichnung.
Wenn Sie einige der Bezeichnungen – z. B. Schweißnahtbezeichnungen – auflisten möchten, ohne dass die Bezeichnungen in der Zeichnung dargestellt werden, verwenden Sie die erste Farboption in den Eigenschaften für Schweißnahtbezeichnungen; dadurch werden die Bezeichnungen unsichtbar dargestellt. Wählen Sie zunächst die Objekte aus der Liste aus, aktivieren Sie die Bezeichnungsauswahl , und klicken Sie bei gedrückter Umschalttaste doppelt auf eine Schweißnahtbezeichnung. Ändern Sie anschließend den Schweißnahtbezeichnungstext und die Linienfarbe; klicken Sie auf Ändern.
